Point of Care · ACE Mindray TE7 ACE Point-of-Care Ultraschallsystem

15" Touch · >2h Akku · eSpacial Navi™

Mindray TE-Serie · Point of Care

MindrayTE7 ACE

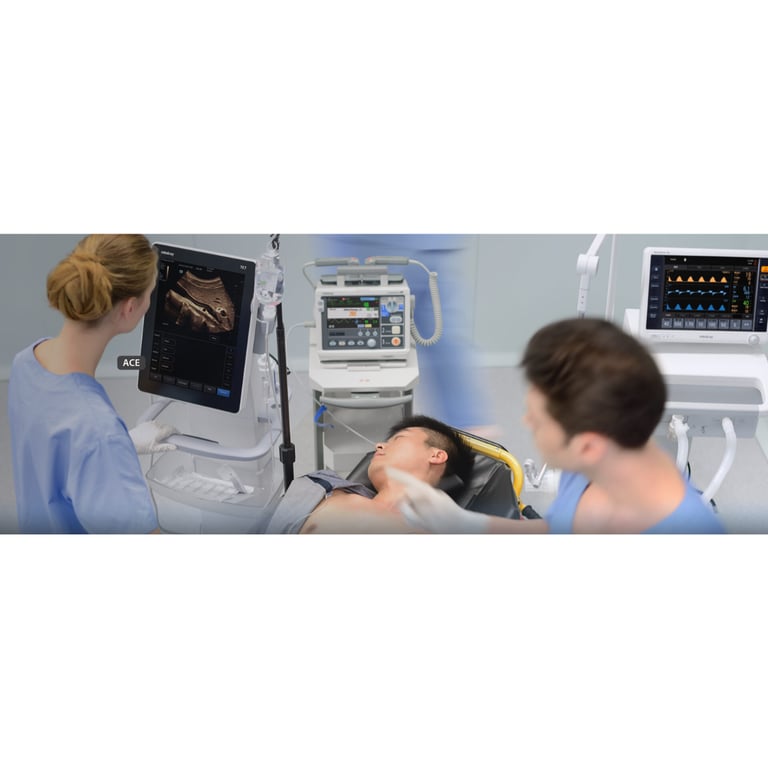

Der TE7 ACE ist Mindray's Pionier der bettseitigen Sonographie — ein vollständiges Multi-Touch-System für Anästhesie, Notfall und Intensivmedizin. 15" Touchscreen, über 2 Stunden Akkulaufzeit, 3-Sekunden-Start und eSpacial Navi™ für magnetisch geführte Punktionen.

15" Multi-Touch-Display — auch mit Latexhandschuhen Gestensteuerung (Zoom, Swipe, Pinch), nahtlose Oberfläche zur Desinfektion, 10-s-Sperrfunktion zur Reinigung während der Untersuchung

Integrierter Akku — >2 Stunden, 3-Sekunden-Start Netzunabhängiger Betrieb für maximale Mobilität — bettseitig, im OP, in der Notaufnahme. Einziehbares Netzkabel, vorbildliches Kabelmanagement

eSpacial Navi™ — magnetische Nadelnavigation 4D-Magnetnavigation für Out-of-plane-Punktionen — Nadelspitze und -trajektorie vor dem Einstich planbar. Kombination mit iNeedle für In-plane-Eingriffe

Smart IVC · Smart VTI · Smart B-Lines Vollautomatisches Flüssigkeitsmanagement auf Basis von Deep-Learning — VCI-Tracking, Herzzeitvolumen, B-Linien-Quantifizierung nach BLUE-Protokoll

iVocal Sprachsteuerung · eGateway Konnektivität Hands-free-Scannen in sterilen Umgebungen per KI-Spracherkennung. Nahtlose Integration in Krankenhaus-Netzwerke via eGateway (DICOM, EMR, ADT)

Unverbindlich anfragen Beratung vereinbaren Broschüre herunterladen

Lieferung bundesweit

Einweisung kostenlos

Wartung & Service

Point of Care

TE7 ACEMulti-Touch

Pionier der bettseitigen Sonographie — 3T-Technologie, Single Crystal-Schallköpfe, ComboWave

Die exklusiven Mindray-Schallkopftechnologien 3T (Triple-Layer, Total-Cut-Design, Thermische Überwachung), Single Crystal und ComboWave liefern eine Bildqualität die im POC-Segment einzigartig ist — besonders bei schwer schallbaren Patienten und bei hochfrequenten MSK/Nerven-Anwendungen bis 22 MHz.

3T-Technologie Linearschallköpfe Single Crystal SP5-1s (Echo) ComboWave-Schallköpfe 22 MHz für MSK/Nerven

Flüssigkeitsmanagement

Smart IVC · Smart VTI · Smart B-Lines

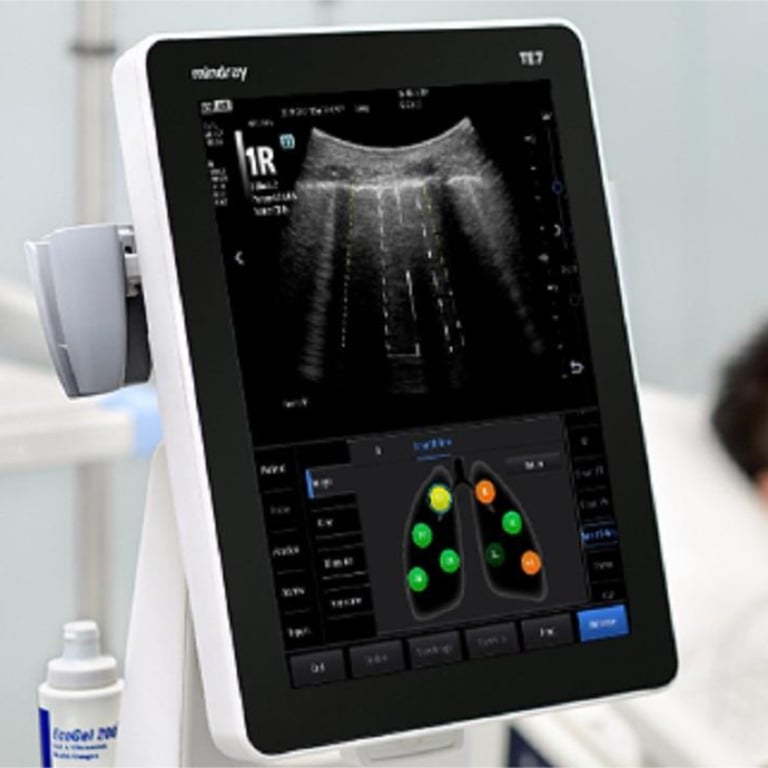

Smart IVC trackt automatisch den VCI-Durchmesser und berechnet Collapsibility/Distensibility Index. Smart VTI berechnet Herzzeitvolumen und Schlagvolumen. Smart B-Lines quantifiziert B-Linien nach BLUE-Protokoll für Lungenödem-Monitoring.

Nadelnavigation

eSpacial Navi™ — Out-of-plane magnetisch

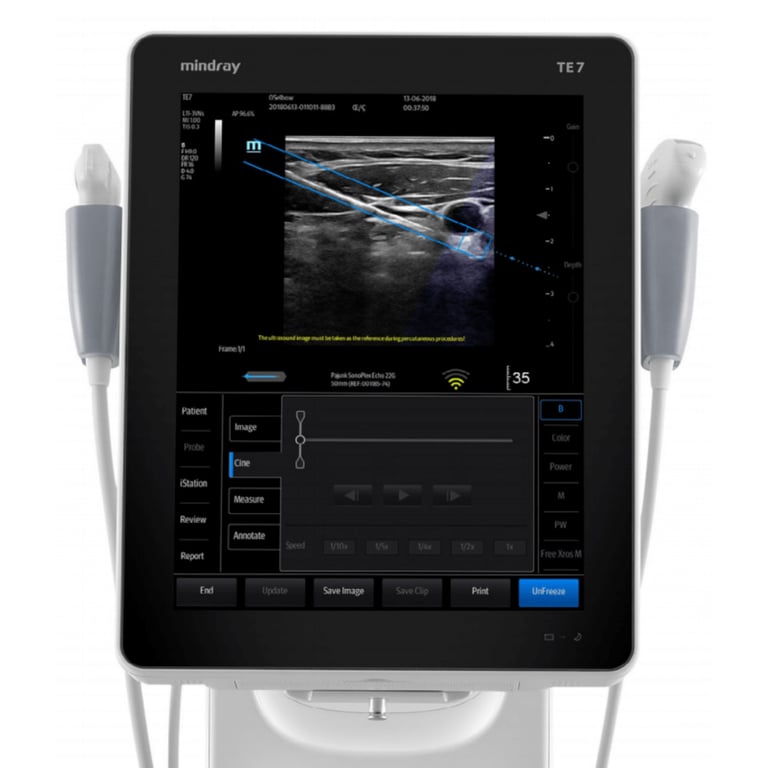

4D-Magnetnavigation zeigt Nadelspitze und Trajektorie vor dem Einstich — für Out-of-plane-Eingriffe die bisher blind waren. Ergänzt durch iNeedle für optimierte In-plane-Visualisierung auf Linear- und Konvexsonden.

Hygiene

Vollständige Desinfektionslösung

Nahtlose, porenfreie Touchscreen-Oberfläche verhindert Schmutzablagerungen. 10-Sekunden-Sperrfunktion zur Bildschirmreinigung ohne Systemstopp. Hauptgerät und Schallköpfe erfüllen höchste deutsche Desinfektionsstandards.

Workflow

iVocal — KI-Sprachsteuerung hands-free

Auf Basis von KI-Spracherkennung erlaubt iVocal die vollständige Systemsteuerung per Stimme — ideal in sterilen Umgebungen und bei Eingriffen ohne Unterbrechung. Programmierbare Schallkopftasten für zusätzliche Steuerungsoptionen.

Konnektivität

eGateway — nahtlose Netzwerkintegration

eGateway verbindet den TE7 ACE mit dem Krankenhaus-Netzwerk, Patientenmonitor und EMR — Untersuchungsdaten, Bilder und Berichte werden automatisch übertragen. ADT-Abfrage, DICOM, WLAN-Hotspot integriert.

Montage & Einsatz

Rollwagen · Tischständer · Wandhalterung

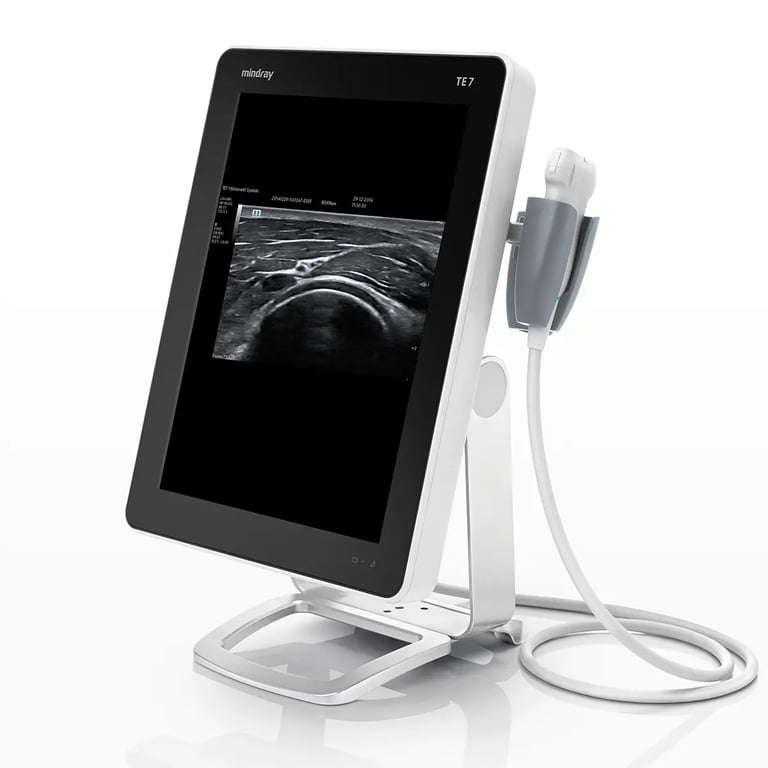

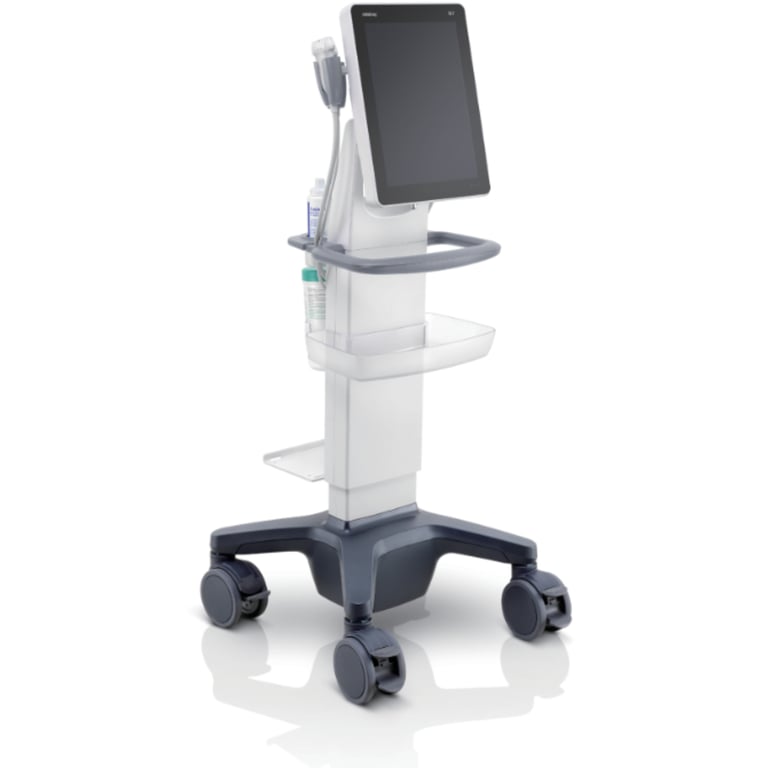

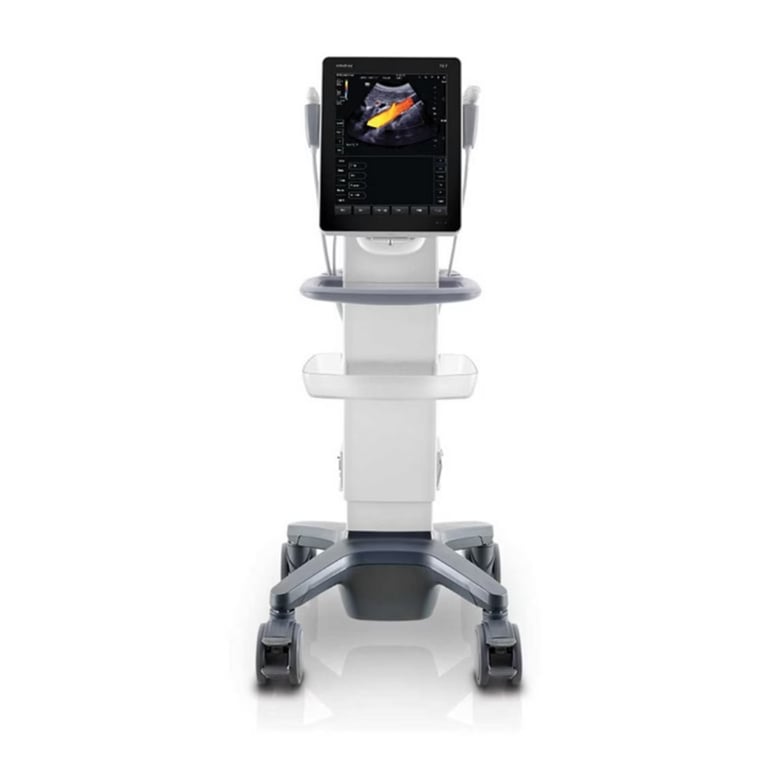

Drei Montagevarianten für jeden klinischen Kontext — mobil auf ergonomischem Wagen, stationär auf Tischständer oder fest an Wandhalterung. Einziehbares Netzkabel und optimiertes Kabelmanagement für saubere Arbeitsumgebungen.

Klinische Anwendungsgebiete

Der TE7 ACE ist spezialisiert auf anspruchsvolle klinische Umgebungen im Krankenhaus.

Anästhesie Notaufnahme (FAST) Intensivmedizin (ICU) MSK & Nervensonographie Echokardiographie (bettseitig) Schmerztherapie Regionalanästhesie

System & Display

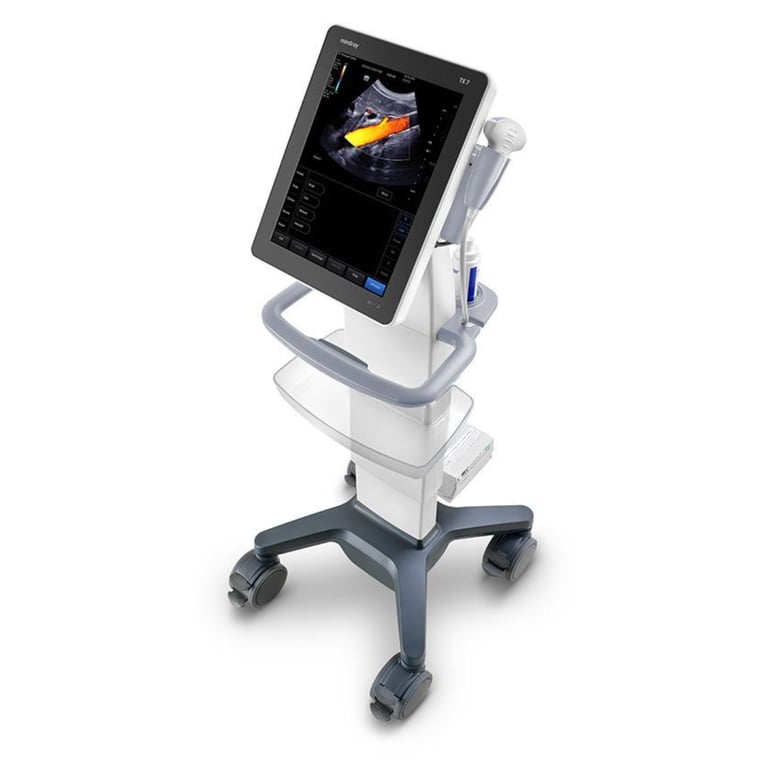

Display15" Multi-Touch, gestengesteuert, nahtlos — auch mit Latexhandschuhen

Schallkopfports3 aktive Ports

SpeicherSSD 120 GB

Anschlüsse4× USB 3.0, WLAN mit Hotspot, DICOM 3.0, LAN

Akku>2 Stunden Scanbetrieb, integriert

Startzeit3 Sekunden aus Stand-by

MontageErgonomischer Rollwagen · Tischständer · Wandhalterung

NetzkabelEinziehbar, optimiertes Kabelmanagement

Bildgebung & Funktionen

Schallkopftechnologie3T-Technologie, Single Crystal, ComboWave — bis 22 MHz

FlüssigkeitsmanagementSmart IVC, Smart VTI, Smart B-Lines (BLUE-Protokoll)

NadelführungeSpacial Navi™ (Out-of-plane, magnetisch) + iNeedle (In-plane)

SprachsteuerungiVocal — KI-basiert, hands-free

NetzwerkeGateway (EMR, Patientenmonitor, ADT), DICOM, WLAN

Hygiene10-s-Sperrfunktion zur Desinfektion, nahtlose Oberfläche

KardiologieAuto EF, bettseitige Echo, CW-Doppler (C4-1)

Vergleich TE9TE7 = Wagen/Tisch/Wand montierbar; TE9 = Laptop-Formfaktor

Kompatible Schallköpfe

Breites Sondensortiment — inkl. Vaginale, Transrektale, TEE-, intraoperative und laparoskopische Sonden.

Konvex C4-1 1 – 4 MHz FAST, Abdomen, tiefe Strukturen, CW-Doppler Herz

Konvex C5-1s 1 – 5 MHz Abdomen, Leber, Pfortader

Phased Array SP5-1s 1 – 5 MHz (Single Crystal) Echokardiographie, TDI — Single Crystal für optimale Penetration

Linear L12-3RCs 3 – 12 MHz Gefäße, iNeedle, Regionalanästhesie

Linear VNs L11-3VNs 3 – 11 MHz MSK, Nerven, eSpacial Navi™ kompatibel (programmierbare Tasten)

Linear L9-3s 3 – 9 MHz Gefäße, tiefe Leitungsanästhesie

Linear HF L22-8s 8 – 22 MHz Hochfrequenz MSK, Nerven, oberflächliche Strukturen

Endokavitär / TEE Weitere Sonden – Vaginal, Transrektal, TEE, Intraoperativ, Laparoskopisch
