Handheld · Kabellos · IP68 Mindray TE Air e5M kabelloser Handheld-Ultraschall 229g mit Smartphone

229 g · 90–120 min · 35 min Schnellladen

Mindray TE Air · Handheld · Ganzkörper

MindrayTE Air e5M

Der TE Air e5M ist kein Ultraschallgerät im klassischen Sinne — er ist eine 229-Gramm-Sonde, die sich per WLAN mit Ihrem Smartphone oder Tablet verbindet. Kein Kabel, kein Trolley, kein Steckdose nötig. 2-in-1-Sonde (Linear + Konvex), IP68, 90–120 Minuten Akku, 35 Minuten Schnellladen.

229 g Gewicht

90–120 min Akku B-Mode

35 min 0→90% laden

40 cm Scan-Tiefe

2-in-1 Matrix Thin Slice — Linear & Konvex in einer Sonde Eine einzige Sonde für Oberflächenstrukturen (Linear) und tiefe Organe bis 40 cm (Konvex). 128 Elemente, 2,0–9,0 MHz Bandbreite, eWave-Plattform mit Piezoelektrischer Kristalltechnologie — kein Chip-basierter Sensor

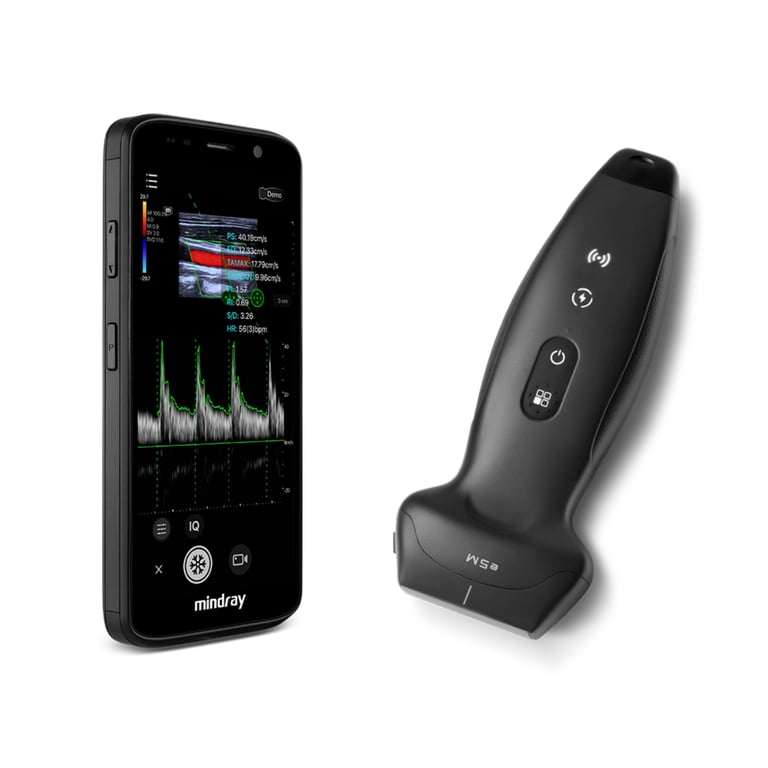

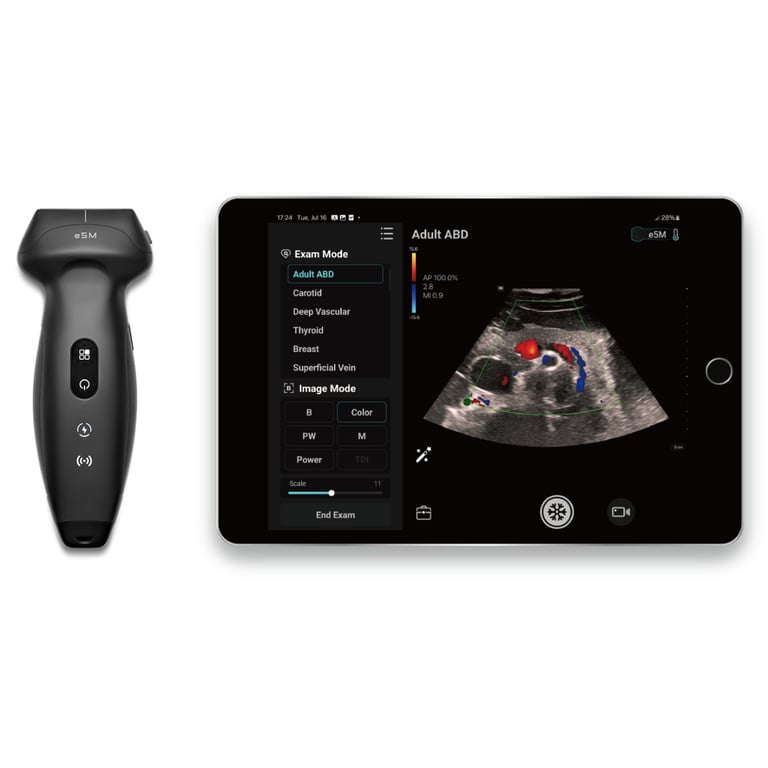

Ihr Smartphone ist das Display — iOS & Android Die TE Air App verbindet sich per WLAN mit der Sonde. Kompatibel mit iPhone (ab A10), iPad (ab A12), Android-Smartphones und -Tablets. Kein eigenes Display, kein eigener Rechner — Ihr Gerät ist der Monitor

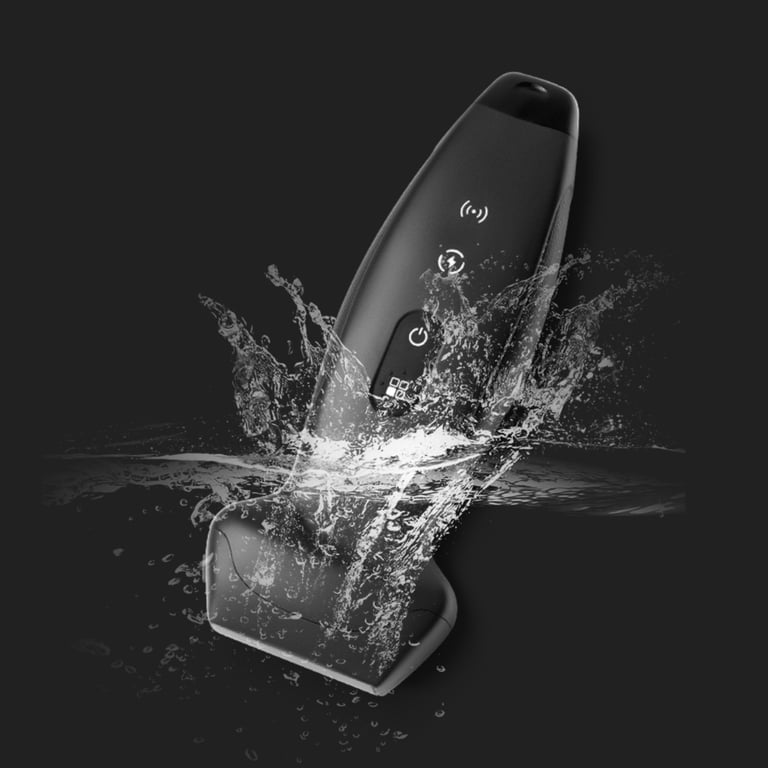

IP68 — vollständig tauchfähig für Hochlevel-Desinfektion Wassergeschützt und staubdicht nach IP68 — die Sonde kann vollständig in kompatible Desinfektionsmittel getaucht werden. Sterile Hüllen kompatibel. Designed für anspruchsvolle klinische Umgebungen

Air Capsule — Schutzhülle & Ladestation in einem Die optionale Air Capsule schützt die Sonde im Transport und lädt sie kabellos auf. 2,5× Ladungen für eine Sonde im kompakten Gehäuse — unterwegs immer geladen, ohne Kabel

23 Exam-Presets · Smart Bladder · iNeedle · DICOM · MiCo+ 22 klinische Anwendungen, iTouch+, Smart Bladder, PW Auto Calc, iScanHelper Tutorials, MiCo+ Live-Sharing — und kein Abo, keine versteckten Kosten. Alles inklusive

Unverbindlich anfragen Beratung vereinbaren Broschüre herunterladen

Lieferung bundesweit

Einweisung kostenlos

Kein Abo · Alles inklusive

Sondenplattform

eWave +Kristall

Keine Chip-basierte Technologie — der e5M nutzt Piezoelektrische Kristalltechnologie mit Matrix Thin Slice: breitere Frequenzbandbreite als traditionelle Arrays, schärfere Details, tieferes Eindringen bis 40 cm.

2-in-1 Sonde

Linear & Konvex

Trotz linearem Sondenfußabdruck wechselt der e5M per Preset zwischen Linear-Modus (Gefäße, MSK, Nerven, Small Parts bis 2–9 MHz) und Konvex-Modus (Abdomen, OB, Kardio, Thorax). Eine Sonde — kein Wechsel nötig.

Konnektivität

WLAN · App · DICOM

Die Sonde öffnet einen eigenen WLAN-Hotspot, mit dem sich die TE Air App auf iOS oder Android verbindet. Vollständige DICOM 3.0-Unterstützung, Q-path, Tricefy und MiCo+ Live-Sharing für Remote-Zweitmeinungen und Telemizin.

Bildoptimierung

iTouch+™ · Auto Preset · iClear™

iTouch+™ optimiert mit einem Klick Bild und Preset automatisch. Automatische Anatomie-Erkennung wechselt zwischen Abdomen, Schilddrüse und Karotis ohne manuelle Einstellung. iClear™ Speckle-Reduktion für saubere Bilder auch unter schwierigen Bedingungen.

Smart-Tools

Smart Bladder · Smart Calc · PW Auto Calc

Smart Bladder erkennt automatisch drei Blasendurchmesser und berechnet das Blasenvolumen. Smart Calc für Läsionsmessungen (Durchmesser, Fläche). PW Auto Calc traced automatisch PW-Spektren und berechnet PS, ED, TAMAX, TAMEAN, RI, PI, S/D, HR.

Intervention

iNeedle™ · VA Grid · iWorks™ Protokolle

iNeedle™ verbessert die Nadeldarstellung für geführte Interventionen. VA Grid (Vascular Access Grid) für standardisierte Gefäßzugangshilfe. iWorks™-Protokolle standardisieren und beschleunigen Untersuchungsabläufe mit vordefinierten Scan-Sequenzen.

Bildgebung

B, M, Color, Power, PW, TDI

Vollständige Doppler-Suite inklusive Tissue Doppler Imaging (TDI) für kardiologische Myokard-Geschwindigkeitsmessungen. PW-Velocity bis 1265 cm/s. M-Mode, Cine Review mit bis zu 125 Frames, Rohdata-Nachverarbeitung.

Training

iScanHelper · Tutorialsystem direkt in der App

iScanHelper zeigt direkt am Bildschirm anatomische Illustrationen, Sondenpositionierung, Referenzbilder und Scan-Tipps — ein integriertes Trainingswerkzeug, das besonders für Einsteiger und für Notfallmediziner mit breitem Anwendungsspektrum wertvoll ist.

Mobilität

229 g · 35 Min Laden · Air Capsule

Unter 230 Gramm, Taschengröße, kein Kabel während der Nutzung. Schnellladen von 0 auf 90% in 35 Minuten via USB-C oder Air Capsule. Air Capsule: kompaktes Schutzgehäuse + kabellose Ladestation mit 2,5 Ladungen für die Sonde.

Klinische Anwendungsgebiete

Der e5M deckt mit einer einzigen Sonde 22 klinische Untersuchungsarten ab — von der Notaufnahme bis zur Praxis.

Allgemeinmedizin Gynäkologie & OB Kardiologie Orthopädie & MSK Abdominalsonographie Gefäßdiagnostik Notfall / FAST Thorax / Lunge Nervenblockaden Urologie

Sonde & Hardware

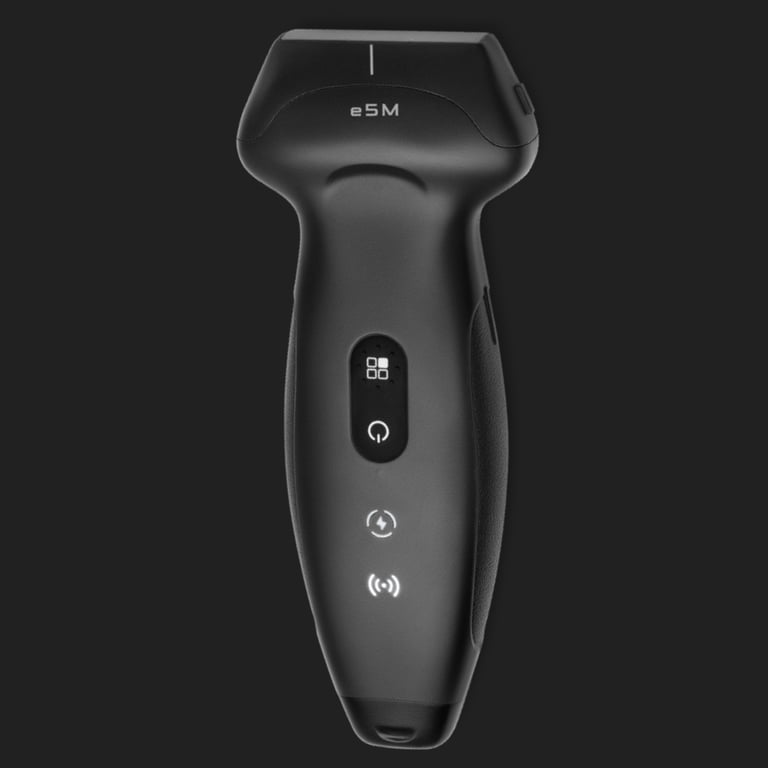

Abmessungen70 × 33 × 170 mm

Gewicht229 ± 3 g

SchutzklasseIP68 — vollständig wasserdicht & staubdicht, tauchfähig

TechnologieeWave-Plattform, Piezoelektrische Kristalltechnologie, Matrix Thin Slice

Elemente128 Elemente

AkkuLi-Ion 3,85 V / 1650 mAh · 90–120 Min. Scan

Laden0→90% in 35 Min. (Schnellladen) · USB-C oder Air Capsule

VerbindungWLAN (eigener Hotspot "MR...") · iOS & Android App

Air CapsuleOptional — Schutzgehäuse + kabellose Ladestation (2,5× Sonde)

Bildgebung & Funktionen

Sondentyp2-in-1 Linear + Konvex (Matrix Thin Slice)

Frequenz2,0–9,0 MHz (Linear 2,0–8,2 MHz; Konvex 2,0–5,0 MHz)

Scan-TiefeBis 40 cm (Konvex) · bis 38 cm (Linear)

ModiB, M, Color Doppler, Power Doppler, PW, TDI

Presets23 System-Exam-Presets, 251 Body Marks

Smart-ToolsiTouch+, Smart Bladder, Smart Calc, PW Auto Calc, iNeedle, VA Grid

WorkflowiWorks, iScanHelper-Tutorials, Auto-Preset-Erkennung

NetzwerkDICOM 3.0, Q-path, Tricefy, MiCo+ Live-Sharing

KostenKein Abo · keine versteckten Gebühren · alles inklusive

e5M vs. i3M — Ganzkörper oder Kardio?

Beide TE Air Handhelds sind kabellos, IP68 und nutzen die gleiche App — aber mit unterschiedlichen Schwerpunkten.

Merkmal

Sondentyp

Frequenz

Linear-Anwendungen

Kardiologie / Phased Array

Akku

iTouch+

Stärke

e5M

2-in-1 Linear + Konvex

2,0–9,0 MHz

Ja Gefäße, MSK, Nerven

Konvex-Modus (kein dedizieter Phased Array)

90–120 Min.

Ja

Ganzkörper · Allrounder

i3M

Dedizierter Phased Array (64 Elemente)

2,0–4,0 MHz

Eingeschränkt

Ja optimiert für Herz

mind. 90 Min.

Nicht enthalten

Kardiologie · FAST-Echo

Kompatible Geräte

Die TE Air App ist für folgende Mindestanforderungen ausgelegt. Ihr eigenes Gerät als Display — kein Extraequipment nötig.

Apple iPhone Ab Apple A10 · iOS 13+ · 128 GB · 2 GB RAM · 4,7" Display · 1334×750

Apple iPad Ab Apple A12 · iOS 14+ · 64 GB · 3 GB RAM · 7,9" Display · 2048×1536

Android Smartphone Snapdragon 855+ · Android 10+ · 256 GB · 8 GB RAM · 6,41" · 2340×1080

Android Tablet Snapdragon 855+ · Android 10+ · 256 GB · 6 GB RAM · 10,5" · 2560×1600
