Regionalanästhesie · POC Mindray TE5 Touchscreen Ultraschallsystem für Regionalanästhesie

15" Touch · bis 20 MHz · >2h Akku

Mindray TE-Serie · Anästhesie

MindrayTE5

Der TE5 ist der auf Regionalanästhesie und MSK spezialisierte Zwilling des TE7 — gleiche Bildgebungsplattform, gleiche Hardware, aber bewusst ohne Sektorsonde und CW-Doppler. Fokussiert auf Nerven, Muskeln und Leitungsanästhesie bis 20 MHz.

ℹ

TE5 vs. TE7 ACE: Identische Bildqualität und Hardware. Der TE5 ist ohne Sektorsonden-Anschluss und CW-Doppler — wer bettseitige Echokardiographie benötigt, wählt den TE7 ACE.

Bis 20 MHz — feinste Nerven- und Muskeldarstellung Ultraschallfrequenz bis 20 MHz für Strukturen bis 2 cm Tiefe — Brachialplexus, Fingernerven, Sehnenfasern und superfizielle Gefäße mit höchster Auflösung sichtbar

iNeedle™ · eSpacial Navi™ — vollständiges Nadelführungs-Set iNeedle für In-plane-Visualisierung, eSpacial Navi™ für magnetisch geführte Out-of-plane-Punktionen — dasselbe Set wie im TE7 ACE

15" Multi-Touch · iZoom Vollbildansicht Nahtloser Touchscreen, auch mit Latexhandschuhen. iZoom expandiert das Bild auf den Vollbildmodus — ideal um Nervenblöcke aus größerer Distanz zu überwachen

>2 Stunden Akku · 3-Sekunden-Start Netzunabhängiger Betrieb für den OP und die Notaufnahme. SSD 120 GB, 4× USB 3.0, WLAN, einziehbares Netzkabel — identisch mit dem TE7 ACE

Dual Comparison — Seitenvergleich im Vollbild Zwei Echtzeit-Bilder oder Echtzeit + eingefrorenes Bild nebeneinander — besonders wertvoll für MSK-Seitenvergleich und Vorher/Nachher-Dokumentation

Unverbindlich anfragen Beratung vereinbaren Broschüre herunterladen

Lieferung bundesweit

Einweisung kostenlos

Wartung & Service

Dieses Gerät

TE5

BildgebungIdentisch mit TE7

Display15" Multi-Touch

Akku>2 Stunden

FrequenzBis 20 MHz

iNeedle / eSpacial NaviInklusive

iZoom · Dual ComparisonInklusive

Sektorsonde (Echo)Nicht anschließbar

CW-Doppler / HerzmessungNicht verfügbar

Smart IVC / Smart VTINicht verfügbar

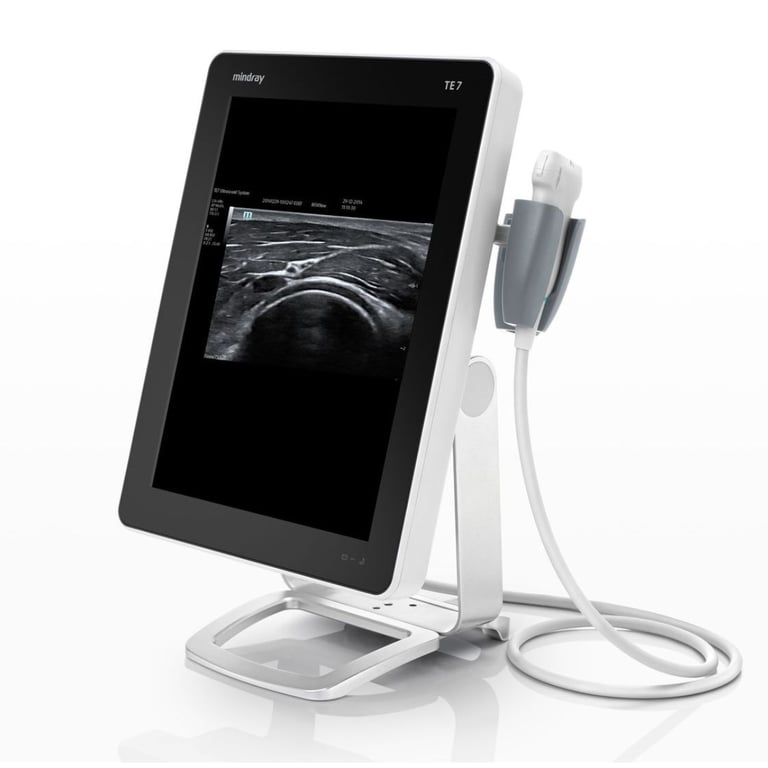

Wenn Echo benötigt wird

TE7 ACE

BildgebungIdentisch mit TE5

Display15" Multi-Touch

Akku>2 Stunden

FrequenzBis 20 MHz

iNeedle / eSpacial NaviInklusive

iZoom · Dual ComparisonInklusive

Sektorsonde (Echo)SP5-1s (Single Crystal)

CW-Doppler / HerzmessungAuto EF, TDI

Smart IVC / Smart VTIFlüssigkeitsmanagement

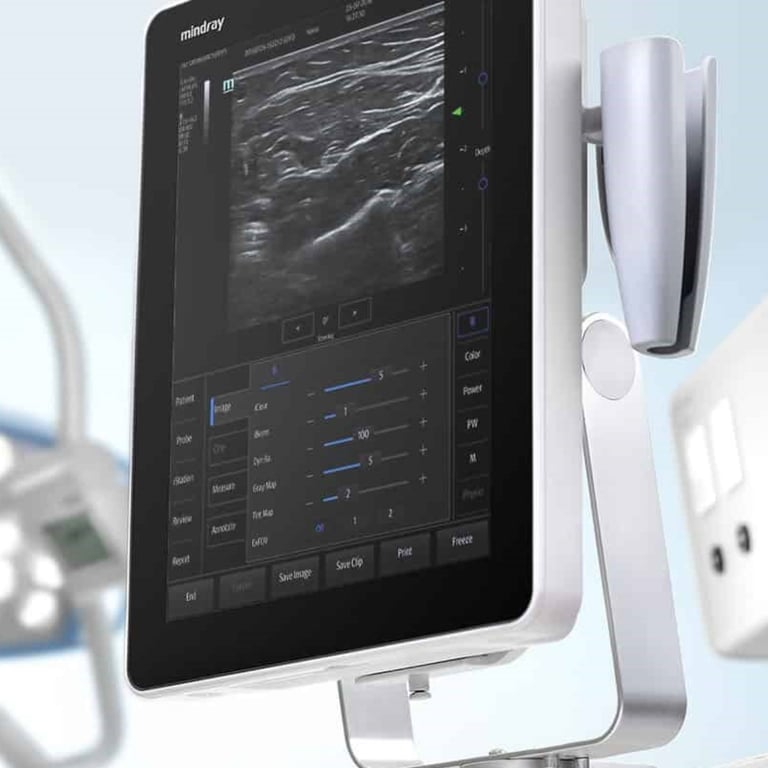

Hochfrequenz

Bis 20 MHz — Nerven und Fasern submillimetrisch

Mit einem 20 MHz-Linearschallkopf werden Nervenstrukturen bis 2 cm Tiefe submillimetrisch dargestellt — Brachialplexus, Fingernerven, einzelne Sehnenfasern, Kapselstrukturen. Die Auflösung übertrifft jedes konventionelle Standgerät in diesem Frequenzbereich.

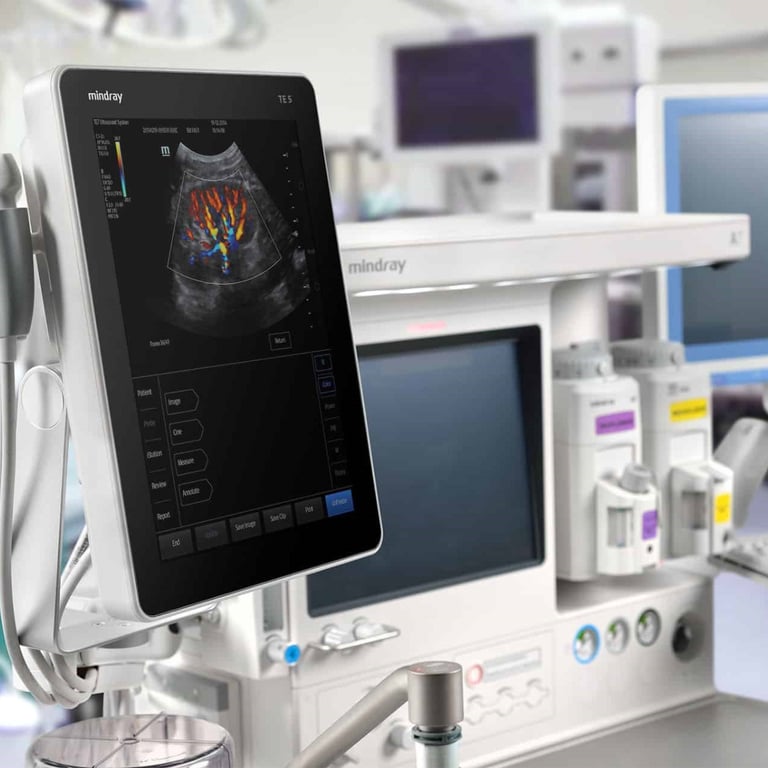

Nadelführung

iNeedle™ — optimale In-plane-Darstellung

iNeedle erkennt Nadelwinkel automatisch und optimiert die Strahlausrichtung für maximale Nadelvisibilität während In-plane-Prozeduren — auch bei steilen Einstichwinkeln. Für alle Linear- und Konvexsonden verfügbar.

Out-of-plane

eSpacial Navi™ — magnetische Out-of-plane-Navigation

4D-Magnetnavigation visualisiert Nadelspitze und Trajektorie vor dem Einstich — speziell für Out-of-plane-Nervenblockaden. Kompatibel mit L11-3VNs (programmierbare Schallkopftasten für sterilen Betrieb).

Workflow

iZoom — Vollbildansicht für prozedurales Scannen

iZoom expandiert das Ultraschallbild auf den vollständigen Bildschirm — für klare Sicht auf Nervenstrukturen und Nadelführung auch aus größerer Entfernung im OP. Besonders wertvoll wenn der Anästhesist nicht direkt am Gerät steht.

MSK

Dual Comparison — Seitenvergleich in Echtzeit

Zwei Bilder nebeneinander: Echtzeit + Echtzeit (beidseitiger Seitenvergleich) oder Echtzeit + eingefroren (Vorher/Nachher). Besonders für MSK-Untersuchungen mit Vergleich der Gegenseite oder Dokumentation von Interventionsverläufen.

Hygiene

Vollständige Desinfektionslösung — OP-tauglich

Nahtlose, porenfreie Touchscreen-Oberfläche, 10-Sekunden-Reinigungssperre ohne Systemstopp, hohe Chemikalienbeständigkeit. Höchste deutsche Desinfektionsstandards — der TE5 ist für den OP-Einsatz konzipiert.

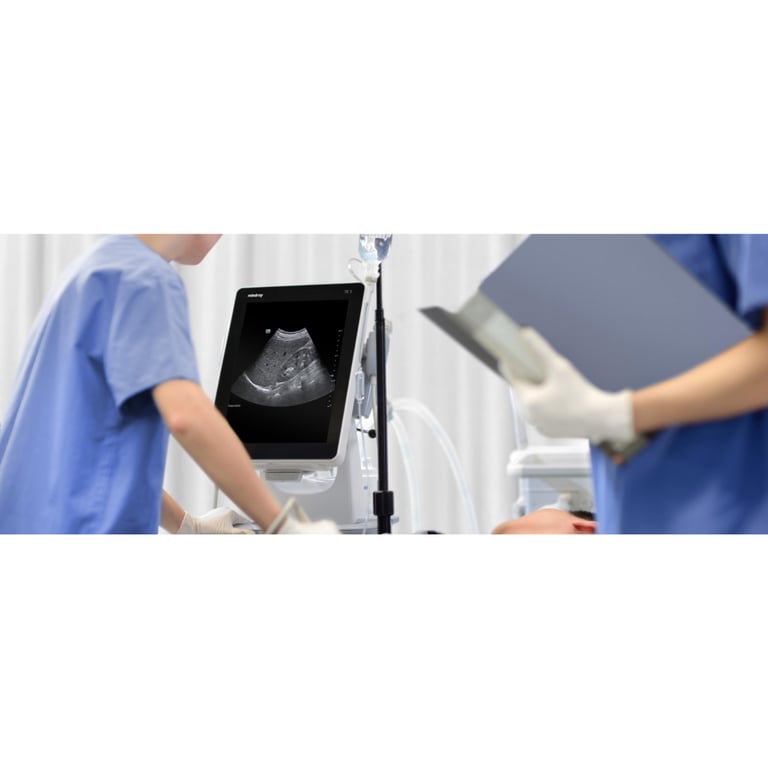

Klinische Anwendungsgebiete

Der TE5 ist der Spezialist für interventionelle Verfahren, MSK und Anästhesie — ohne kardiologische Funktionen.

Regionalanästhesie Nervenblockade Orthopädie & MSK Schmerztherapie Gefäßzugang (peripher) Rheumatologie

System & Display

Display15" Multi-Touch, nahtlos — auch mit Latexhandschuhen

Schallkopfports3 aktive Ports (kein Sektorsonden-Anschluss)

SpeicherSSD 120 GB — bis 8 Min. prospektive Speicherung

Anschlüsse4× USB 3.0, WLAN, DICOM 3.0, LAN

Akku>2 Stunden netzunabhängig

Startzeit3 Sekunden aus Stand-by

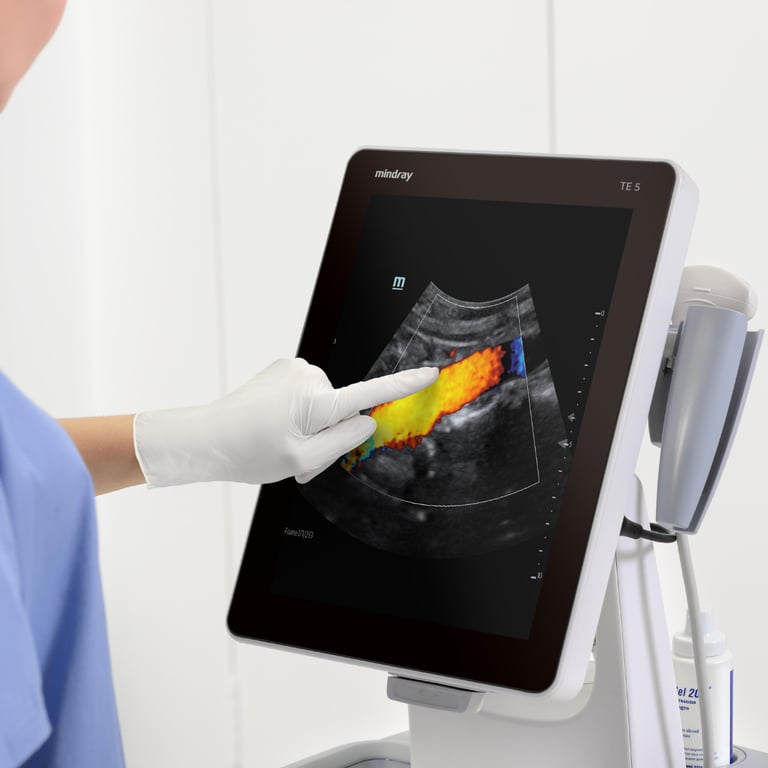

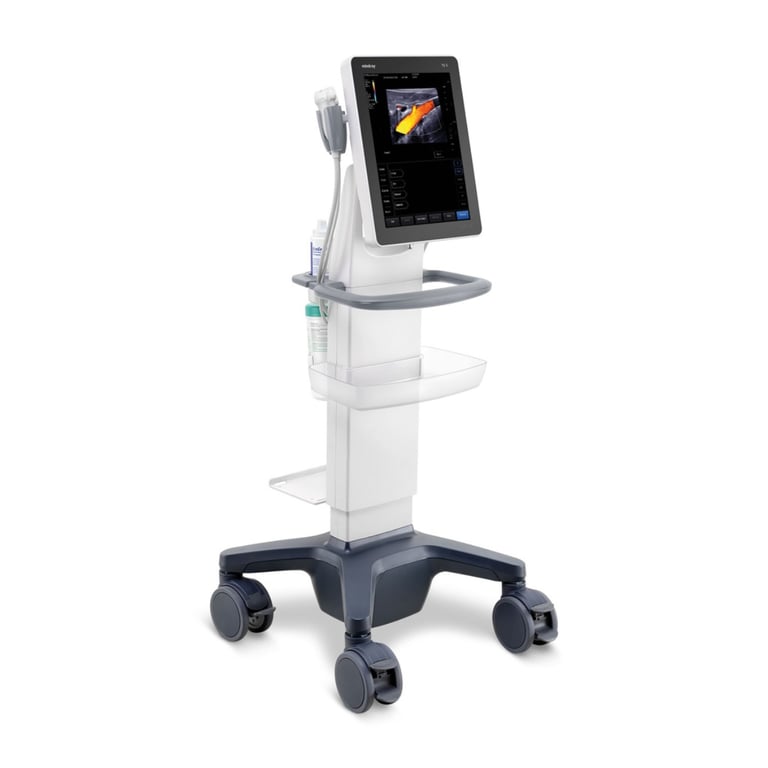

MontageErgonomischer Rollwagen · Tischständer · Wandhalterung

Desinfektion10-s-Reinigungssperre, höchste deutsche Desinfektionsstandards

Bildgebung & Funktionen

BildgebungsmodiB-Mode, M-Mode, Color Doppler, Power Doppler, PW — kein CW

Max. FrequenzBis 20 MHz (L20-5s Linearschallkopf)

Nadelführung In-planeiNeedle™ — automatische Winkelerkennung

Nadelführung Out-of-planeeSpacial Navi™ — 4D Magnetnavigation (L11-3VNs)

SpezialfunktioneniZoom, Dual Comparison, iTouch, Smart Track

NetzwerkeGateway (DICOM, EMR, ADT), WLAN-Hotspot

Nicht verfügbarSektorsonde, CW-Doppler, Auto EF, Smart IVC/VTI (→ TE7)

DatenspeicherungBis 8 Minuten prospektive Speicherung für Prozedurendokumentation

Kompatible Schallköpfe

Schwerpunkt auf Linear- und Konvexsonden — Sektorsonden nicht kompatibel.

Linear HF L20-5s 5 – 20 MHz Feinste Nerven und Fasern bis 2 cm Tiefe

Linear VNs L11-3VNs 3 – 11 MHz eSpacial Navi™ — Nervenblockaden, programmierbare Tasten

Linear L12-3RCs 3 – 12 MHz Gefäße, Regionalanästhesie, iNeedle

Linear L9-3s 3 – 9 MHz Gefäße, tiefe Leitungsanästhesie

Mikro-Konvex C11-3s 3 – 11 MHz Abdomen, Gefäße, Nerven (100° FOV, kleiner Footprint)

Konvex C5-1s 1 – 5 MHz Abdomen, tiefe Strukturen, orientierendes FAST

Endokavitär V10-4BP 4 – 10 MHz Transvaginal (optional)

Nicht kompatibel Sektorsonden – Kein Anschluss — für Echo-Anwendungen → TE7 ACE
