Handheld · Kardio · IP68 Mindray TE Air i3M kabelloser Phased-Array Handheld-Ultraschall 199g Kardiologie

199 g · 46,5×33×170 mm · Single Crystal

Mindray TE Air · Handheld · Kardio Red Dot 2023

MindrayTE Air i3M

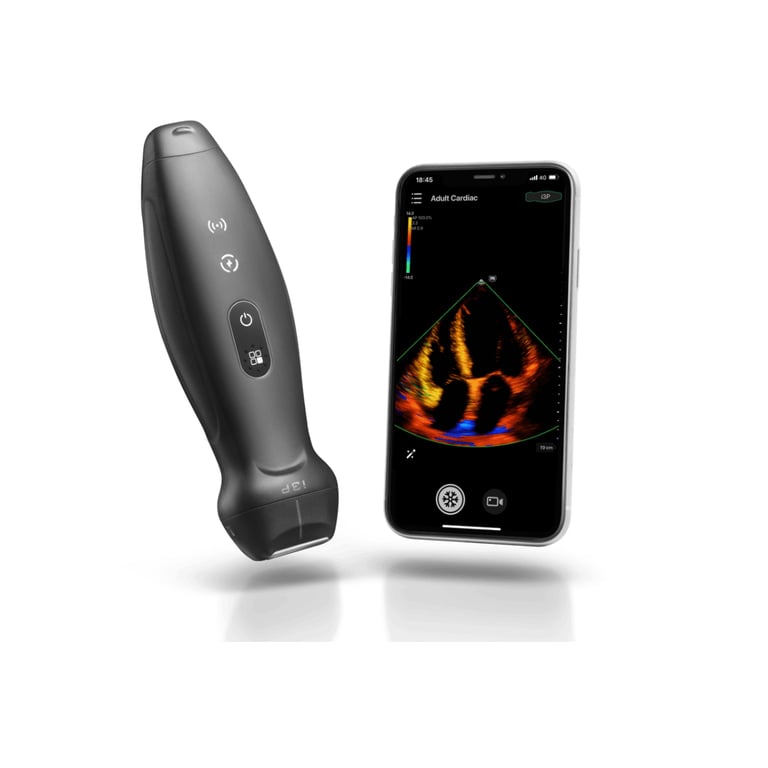

Der TE Air i3M ist die kardiologisch optimierte Variante der TE Air Familie — ein 199-Gramm-Phased-Array mit 2. Generation Single Crystal Technologie, ausgelegt für präzise Herzschallfenster, AutoEF, TDI und FAST-Protokolle. Kleiner und leichter als der e5M, mit schärferen Tiefen-Eindringungseigenschaften.

199 g Gewicht

46,5 mm Breite

90+ min Akku B-Mode

38 cm Scan-Tiefe

2. Generation Single Crystal — die stärkste Sondentechnologie der Reihe Während der e5M auf Matrix Thin Slice Kristalltechnologie setzt, nutzt der i3M die überlegene 2. Generation Single Crystal Technologie: geringerer Stromverbrauch, höhere Empfindlichkeit, bessere Tiefen-Penetration für kardiologische Schallfenster

Dedizierter Phased Array — ausgelegt für Herzschallfenster 64 Elemente, 2,0–4,0 MHz, kompakter Phased-Array-Footprint (46,5 mm). Die Sondengeometrie ist für das Navigieren zwischen Rippen und das Aufsuchen kardiologischer Schallfenster optimiert — genau wo die konvexe Sonde des e5M an ihre Grenzen stößt

AutoEF exklusiv — automatische Ejektionsfraktion im Hosentaschen-Format AutoEF ist dem i3M exklusiv vorbehalten: automatische Vermessung der diastolischen und systolischen Schnittebenen, Simpson-Methode, LVOT — kardiologische Messsuite direkt in der Hosentasche. TDI für Myokard-Gewebedoppler ebenfalls enthalten

IP68 · 199 g · 35 Min Schnellladen · Air Capsule Vollständig IP68-zertifiziert, tauchfähig für Hochlevel-Desinfektion. Unter 200 Gramm, 30 Gramm leichter als e5M. Schnellladen 0→90% in 35 Minuten, Air Capsule mit 2,5 Sonden-Ladungen

TE X kompatibel — auch als Sonde am Laptop-System nutzbar Der i3M kann nicht nur standalone mit der App genutzt werden, sondern auch als kabellose Sonde am Mindray TE X POC-System — maximale Flexibilität zwischen Handheld-Betrieb am Bett und vollem System in der Notaufnahme

Unverbindlich anfragen Beratung vereinbaren Broschüre herunterladen

Lieferung bundesweit

Einweisung kostenlos

Kein Abo · Alles inklusive

Sondenplattform

eWave +2nd Gen SC

eWave-Plattform mit 2. Generation Single Crystal Technologie — die leistungsstärkste Kristalltechnologie der TE Air Familie. Höhere Empfindlichkeit, geringerer Stromverbrauch, bessere Tiefenpenetration als Matrix Thin Slice des e5M.

Phased Array

64 Elemente · 2–4 MHz

Kompakter Phased-Array-Footprint (46,5 mm Breite) speziell für Interkostal-Scanning. Die Sondengeometrie navigiert durch Rippenzwischenräume für optimale Herzschallfenster — der schmalste Fußabdruck der TE Air Familie.

Vielseitigkeit

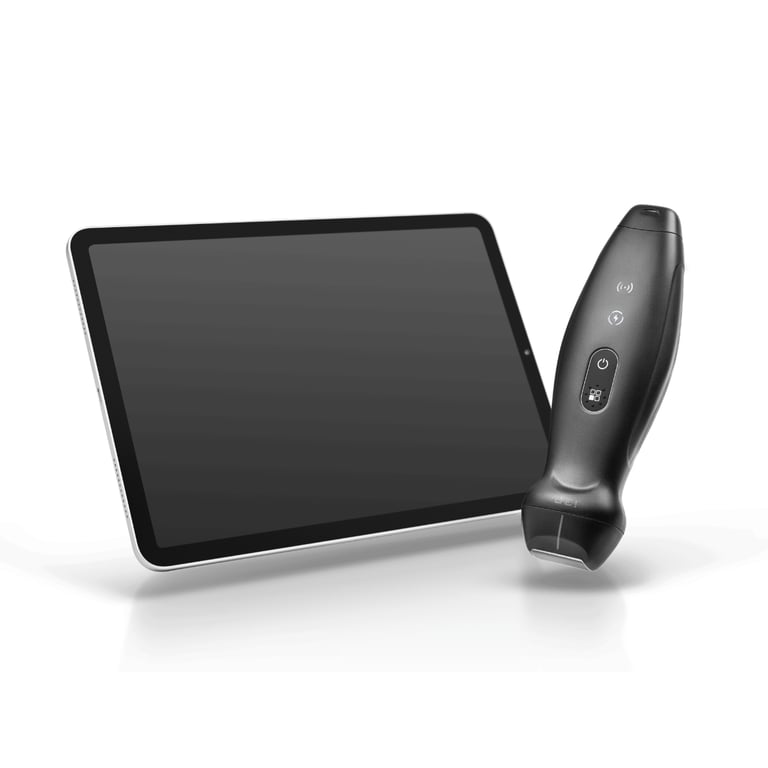

App + TE X System

Standalone mit der TE Air App oder als kabellose Sonde am TE X-System — bei Bedarf an ein vollwertiges POC-Laptop-System ankoppeln. DICOM 3.0, MiCo+ Live-Sharing, Q-path, Tricefy.

Kardiologie exklusiv

AutoEF — nur für i3M

AutoEF ist dem i3M exklusiv vorbehalten — automatische Vermessung der diastolischen und systolischen Schnittebenen für die Ejektionsfraktions-Berechnung nach der Simpson-Methode. LVOT-Durchmesser, IVC, LVIDd/LVIDs aus dem M-Mode — das vollständige kardiologische Messprogramm in 199 Gramm.

Kardiologie

TDI · MV E/A · LVOT VTI · Simpson

Tissue Doppler Imaging (TDI) für Myokard-Gewebedoppler: MV Ea medial/lateral, Gewebevelozitäten. Simpson-Methode für EF. MV E/A-Messung, LVOT VTI für Herzminutenvolumen. PW-Velocity bis 1265 cm/s. Transkranielle Untersuchungen (TCI) ebenfalls unterstützt.

Notfall

FAST · AAA · Lung · Bladder

Dedizierte FAST- und EM-Protokolle für die Notaufnahme. AAA-Screening mit automatischer Stenose-Berechnung. Lungen-Ultraschall für Pleura-Beurteilung. Smart Bladder für automatische Blasenvolumen-Berechnung. Strukturierte iWorks-Protokolle für standardisierte Abläufe.

Bildoptimierung

iTouch™ · iClear™ · iScanHelper

iTouch™ (Standard-Bildoptimierung, nicht iTouch+ wie beim e5M) mit einem Klick. iClear™ Speckle-Reduktion. iScanHelper zeigt anatomische Illustrationen und Sondenpositionierung direkt im Bild — besonders wertvoll bei seltener kardiologischer Ausbildung oder im Bereitschaftsdienst.

Mobilität

199 g · 46,5 mm · 35 Min Laden

30 Gramm leichter als e5M, 23,5 mm schmaler. Der schmalste und leichteste TE Air. Schnellladen 0→90% in 35 Minuten. Air Capsule als Schutzgehäuse und kabellose Ladestation. IP68 — vollständig tauchfähig für Desinfektion in der Notaufnahme.

Design

Red Dot Award 2023 · iF Design Award

Die TE Air Serie — einschließlich des i3M — wurde mit dem Red Dot Award 2023 in der Kategorie "Medical Devices and Technology" ausgezeichnet sowie dem iF Design Award. Internationales Designurteil für Qualität und Ergonomie in der Medizintechnik.

Klinische Anwendungsgebiete

Der i3M ist auf Kardiologie und Notfallmedizin spezialisiert — kein MSK, kein Nerven-Ultraschall.

Kardiologie Allgemeinmedizin Gynäkologie & OB Notfall / FAST Thorax / Lunge Abdominalsonographie Urologie Transkraniell (TCI)

Sonde & Hardware

Abmessungen46,5 × 33 × 170 mm (schlanker als e5M: 70 mm)

Gewicht199 ± 3 g (30 g leichter als e5M)

SchutzklasseIP68 — vollständig wasserdicht & staubdicht, tauchfähig

TechnologieeWave-Plattform, 2. Generation Single Crystal, Phased Array

Elemente64 Elemente

AkkuLi-Ion 3,85 V / 1650 mAh · mind. 90 Min. B-Mode

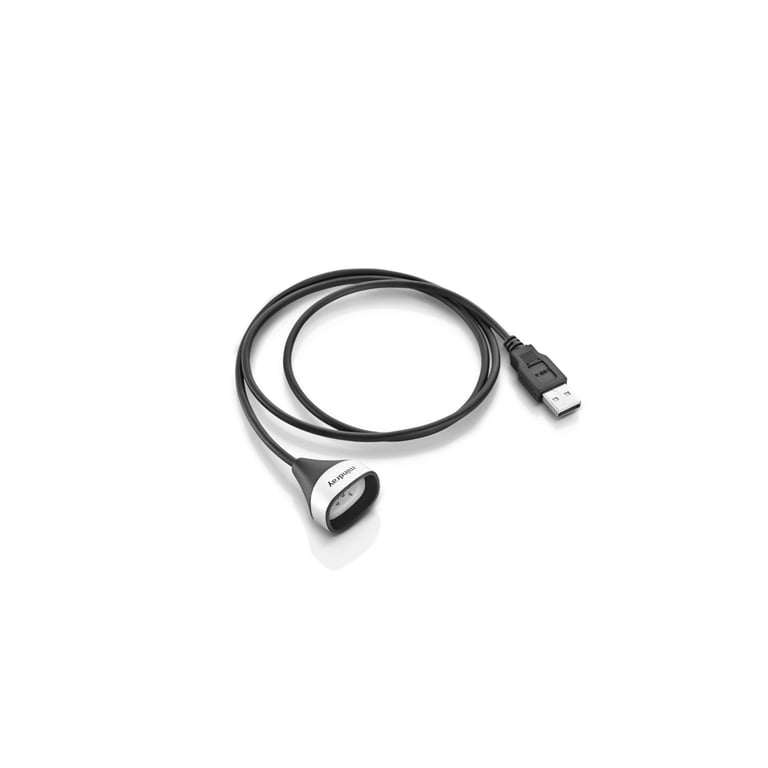

Laden0→90% in ≤35 Min. (Schnellladen) · USB-C oder Air Capsule

VerbindungWLAN (Hotspot "MR...") · iOS & Android App · TE X System

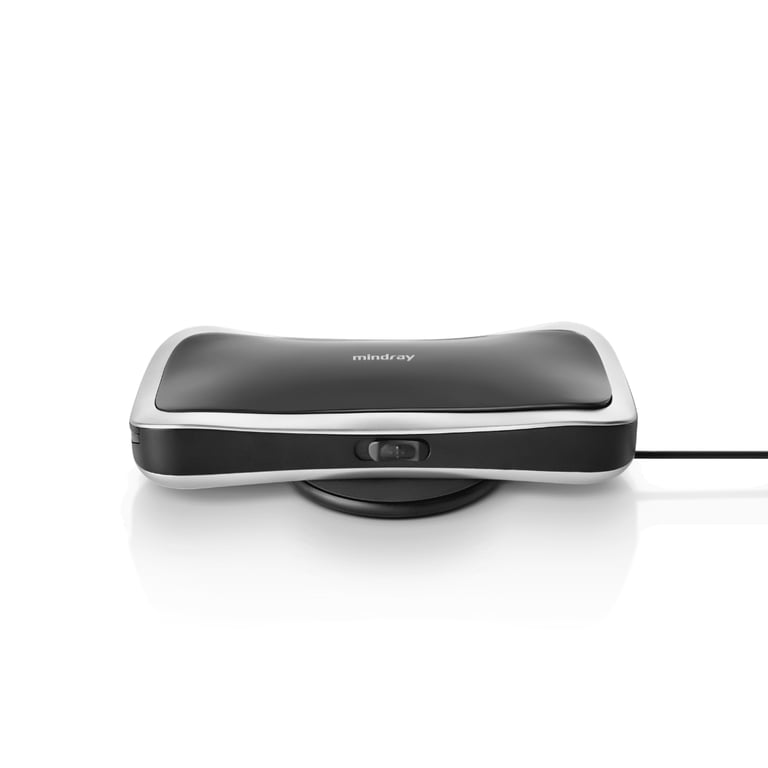

Air CapsuleOptional — Schutzgehäuse + kabellose Ladestation (2,5× Sonde)

Bildgebung & Funktionen

SondentypDedizierter Phased Array (Sektor)

Frequenz2,0 – 4,0 MHz

Scan-TiefeBis 38 cm

ModiB, M, Color Doppler, Power Doppler, PW, TDI

AutoEFExklusiv i3M — automatische EF, Simpson, LVOT

Smart-ToolsiTouch™, Smart Bladder, iWorks, iScanHelper

Nicht enthalten (vs. e5M)iTouch+, iNeedle, VA Grid, Smart Calc, MSK/Nerven-Presets

NetzwerkDICOM 3.0, Q-path, Tricefy, MiCo+ Live-Sharing

AuszeichnungRed Dot Award 2023 · iF Design Award

i3M vs. e5M — Kardio oder Ganzkörper?

Gleiche App, gleiche IP68-Qualität, gleicher Akku — der Unterschied liegt im Sondentyp und Funktionsumfang.

Merkmal

Gewicht

Sondentyp

Sondenbreite

Kristalltechnologie

AutoEF

Linear-Modus (MSK/Gefäße)

iTouch+ · iNeedle · VA Grid

Stärke

i3M

199 ± 3 g

Phased Array (Sektor)

46,5 mm — für Rippenzwischenräume

2. Gen. Single Crystal (stärker)

Exklusiv i3M

Nicht enthalten

Kardiologie · Notfall · FAST

e5M

229 ± 3 g

2-in-1 Linear + Konvex

70 mm — breiteres Feld

Matrix Thin Slice Kristall

Nicht enthalten

Ja bis 9 MHz

Ja alle drei

Ganzkörper · MSK · Gefäße

Kompatible Geräte

Gleiche Mindestanforderungen wie e5M — die TE Air App läuft auf denselben iOS- und Android-Geräten.

Apple iPhone Ab Apple A10 · iOS 13+ · 128 GB · 2 GB RAM · 4,7" · 1334×750

Apple iPad Ab Apple A12 · iOS 14+ · 64 GB · 3 GB RAM · 7,9" · 2048×1536

Android Smartphone Snapdragon 855+ · Android 10+ · 256 GB · 8 GB RAM · 6,41" · 2340×1080

System Mindray TE X Als kabellose Sonde am TE X POC-System nutzbar — kabellose Übertragung, volles System-Feature-Set
