PW-Doppler: Anwendung und Vorteile
Der Pulsed-Wave-Doppler ermöglicht die präzise Messung von Blutflussgeschwindigkeiten an einem definierten Ort im Körper – und ist aus der modernen Herz- und Gefäßdiagnostik nicht mehr wegzudenken.
Was ist ein PW-Doppler?
Der Pulsed-Wave-Doppler (PW-Doppler) — zu Deutsch gepulster Doppler-Ultraschall — ist ein spezielles Ultraschallverfahren zur präzisen Messung von Blutflussgeschwindigkeiten an einem definierten Ort im Körper. Es findet vor allem in der Herz- und Gefäßdiagnostik breite Anwendung.
Ein PW-Doppler-Ultraschall sendet kurze Schallpulse aus und empfängt die Echos mit demselben Schallkopf — ein einzelner piezoelektrischer Kristall wechselt zwischen Senden und Empfangen. Aus der Laufzeit der Echos bestimmt das Gerät eine exakte Tiefe im Gewebe, die als Messort dient. Man spricht auch von einem Sample Volume (Messvolumen), das entlang des Ultraschallstrahls frei wählbar ist.
Der Hauptvorteil liegt in der Tiefenselektivität: Man kann gezielt an einem interessierenden Punkt messen — etwa an einer Herzklappe oder in einem bestimmten Gefäßabschnitt. In der Echokardiographie kann so der Blutfluss durch die Mitralklappe oder im Ausflusstrakt der linken Herzkammer separat erfasst werden.

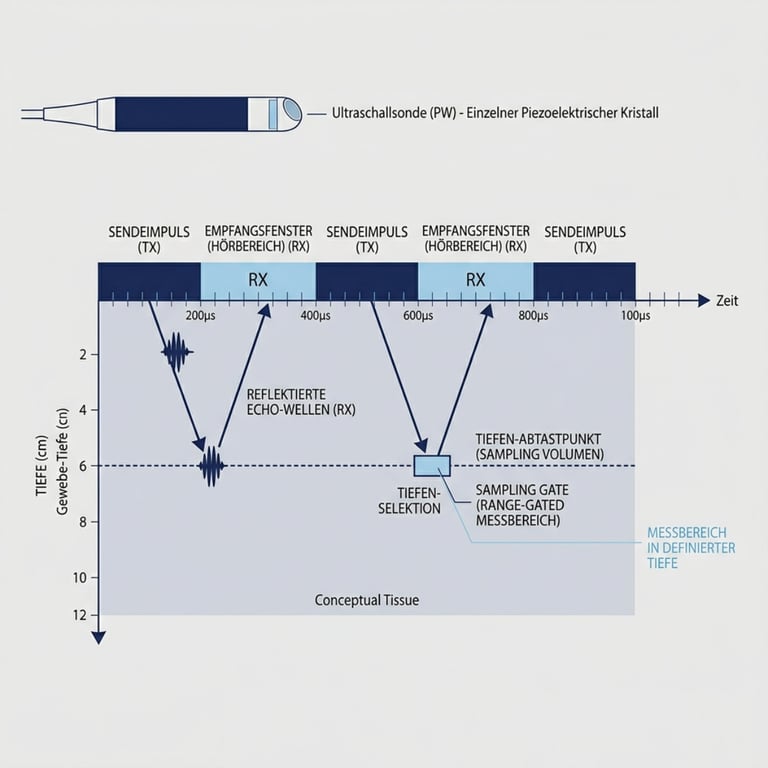

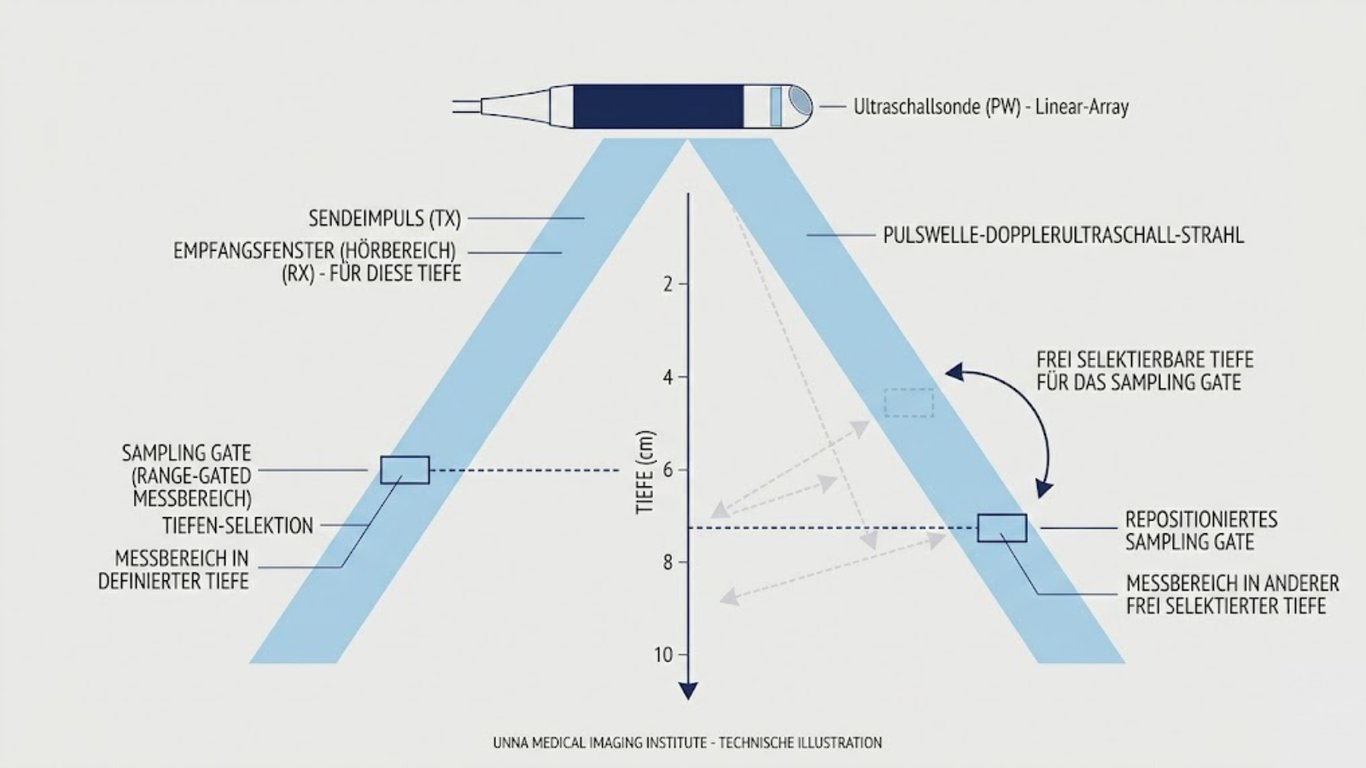

Das Sample Volume (Messvolumen) des PW-Dopplers ist entlang des Ultraschallstrahls frei wählbar
Die vom PW-Doppler erfassten Echos werden als Geschwindigkeitsspektrum über der Zeit dargestellt. Auf dem Bildschirm erscheint eine Spektralkurve, deren Ausschläge die Flussgeschwindigkeit in cm/s oder m/s angeben. Bewegungen auf den Schallkopf zu werden oberhalb der Nulllinie, Bewegungen vom Schallkopf weg unterhalb der Nulllinie abgetragen.
Frequenzverschiebung — Grundprinzip des PW-Dopplers
Die Frequenzverschiebung bezeichnet die Differenz zwischen der ausgesandten und der von bewegten Strukturen — z. B. roten Blutkörperchen — reflektierten Schallfrequenz. Dieser Doppler-Shift entsteht durch den Doppler-Effekt und ist direkt proportional zur Strömungsgeschwindigkeit des Blutes. In der diagnostischen Sonographie liegen die Doppler-Frequenzen typischerweise im hörbaren Bereich von ca. 50 Hz bis 15 kHz.
Bei kleinem Winkel (idealerweise < 60°) erfasst das Gerät die Geschwindigkeit am zuverlässigsten. Ist der Winkel 90°, tritt kein Doppler-Shift auf.
Bewegt sich das Blut auf den Schallkopf zu, erhöht sich die reflektierte Frequenz — das Signal erscheint oberhalb der Nulllinie.
Fließt das Blut vom Schallkopf weg, sinkt die Frequenz — das Signal erscheint unterhalb der Nulllinie.

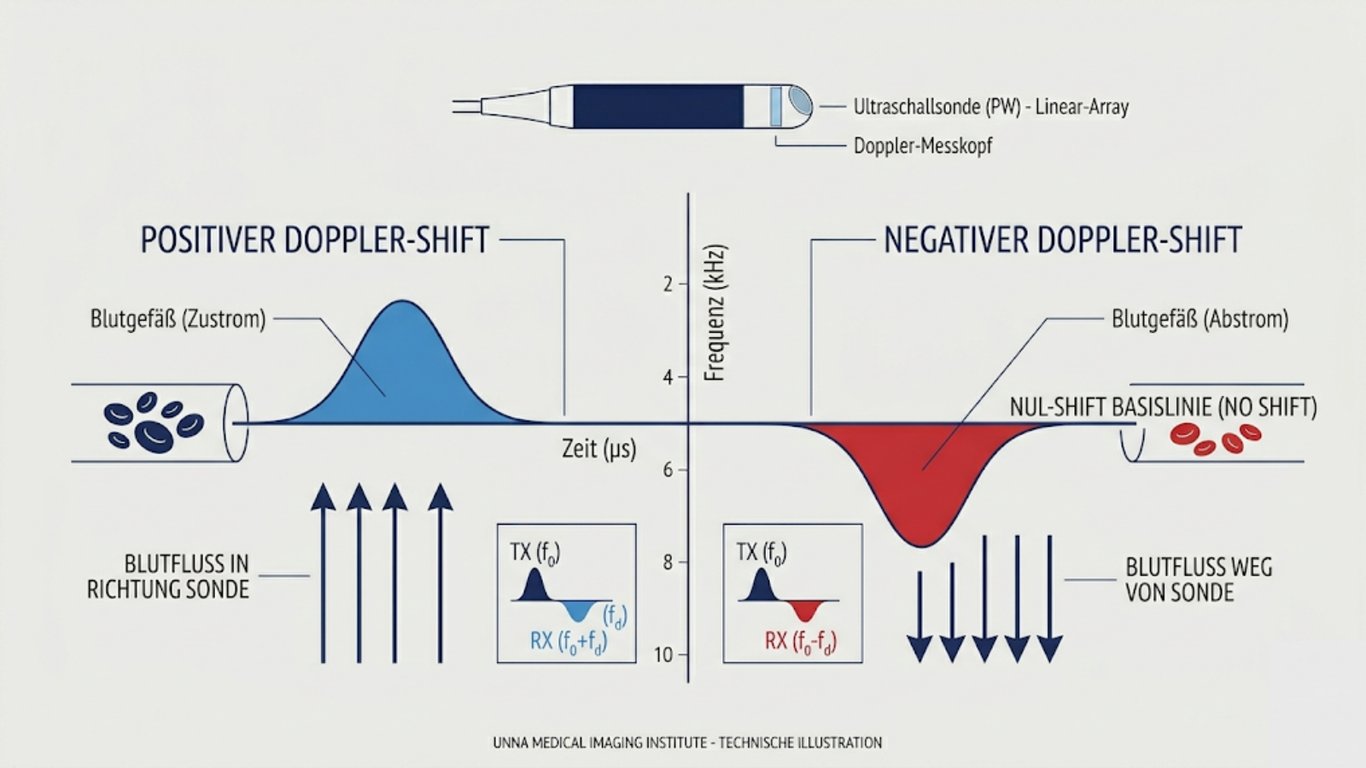

Positive Frequenzverschiebung (Fluss zum Schallkopf) vs. negative Verschiebung (Fluss weg vom Schallkopf)
Ohne die präzise Messung dieser Frequenzänderung könnte der PW-Doppler keine Fließgeschwindigkeiten ermitteln. Die Doppler-Frequenz ist das Herzstück des PW-Doppler-Ultraschalls — sie verwandelt die vom Körper reflektierten Schallsignale in quantifizierbare Geschwindigkeitswerte.
Alle Geräte in unserem Sortiment verfügen über PW-Doppler — für Kardiologie, Angiologie und mehr.
Alle Geräte ansehenWir begleiten Sie von der Lieferung bis zur sicheren Anwendung — inklusive persönlicher Einweisung vor Ort.
Mehr zur EinweisungUnterschied zwischen PW- und CW-Doppler
Beide zählen zu den eindimensionalen Spektraldoppler-Verfahren — unterscheiden sich aber wesentlich in Technik und Einsatz. CW steht für Continuous-Wave-Doppler, also kontinuierlicher Doppler.
- Ein Kristall wechselt zwischen Senden und Empfangen
- Tiefenselektivität — Messung an definierbarer Tiefe
- Messvolumen (Sample Volume) frei positionierbar
- Aliasing bei Überschreiten der Nyquist-Grenze möglich
- Zwei Kristalle — einer sendet dauerhaft, einer empfängt
- Erfasst alle Flüsse entlang des Schallkegels gleichzeitig
- Keine Tiefenselektivität — Signalherkunft nicht zuordenbar
- Kein Aliasing — auch sehr hohe Geschwindigkeiten messbar

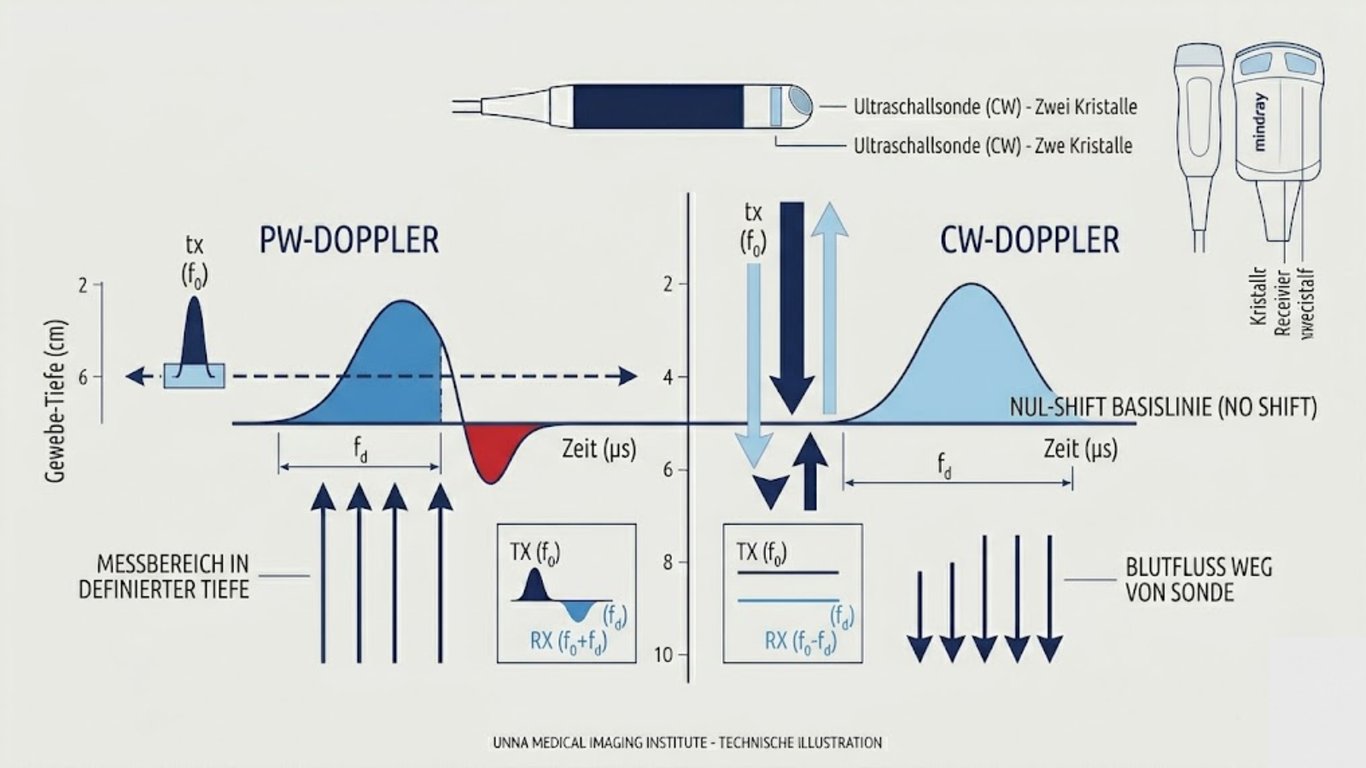

PW-Doppler (links) mit Tiefenselektivität vs. CW-Doppler (rechts) ohne Tiefenfokus aber ohne Aliasing
Ist das Blut zu schnell oder das Messfenster zu tief, tritt Aliasing auf: Das Gerät kann Richtung und Geschwindigkeit nicht mehr eindeutig bestimmen. Teile des Flusssignals erscheinen "gefaltet" oder jenseits der Skala. Praktische Faustregel: Ab ca. 1,5–2 m/s besser auf CW-Doppler umschalten.
| Eigenschaft | PW-Doppler | CW-Doppler |
|---|---|---|
| Tiefenselektivität | ✓ Ja | ✗ Nein |
| Aliasing-Risiko | Bei hohen Geschwindigkeiten | Kein Aliasing |
| Messbare Maximalgeschwindigkeit | ~1,5–2 m/s | Unbegrenzt |
| Anzahl Kristalle | 1 (Senden + Empfangen) | 2 (separat) |
| Typische Anwendung | Mitralfluss, LVOT, Gefäße | Aortenstenose, hohe Jets |
In der kardiologischen Praxis werden beide Verfahren oft kombiniert — mit PW-Doppler den Einstrom durch die Mitralklappe vermessen, mit CW-Doppler den maximalen Jet einer Aortenklappenstenose erfassen.
Farbdoppler und Power-Doppler — worin unterscheiden sie sich?
Neben PW- und CW-Doppler gibt es die farbkodierten Dopplerverfahren. Beide dienen der zweidimensionalen Flussdarstellung im B-Bild — unterscheiden sich aber in der Art der Information:
Zeigt direkt im B-Bild eine farbliche Überlagerung mit Richtung und ungefährer Geschwindigkeit des Blutflusses. Konvention: Rot = Fluss zur Sonde, Blau = Fluss weg. Auch als FKDS bekannt.
Verzichtet auf Richtungsinformation — kodiert stattdessen die Intensität des Dopplersignals. Empfindlicher für niedrige Flussgeschwindigkeiten in kleinen Gefäßen.

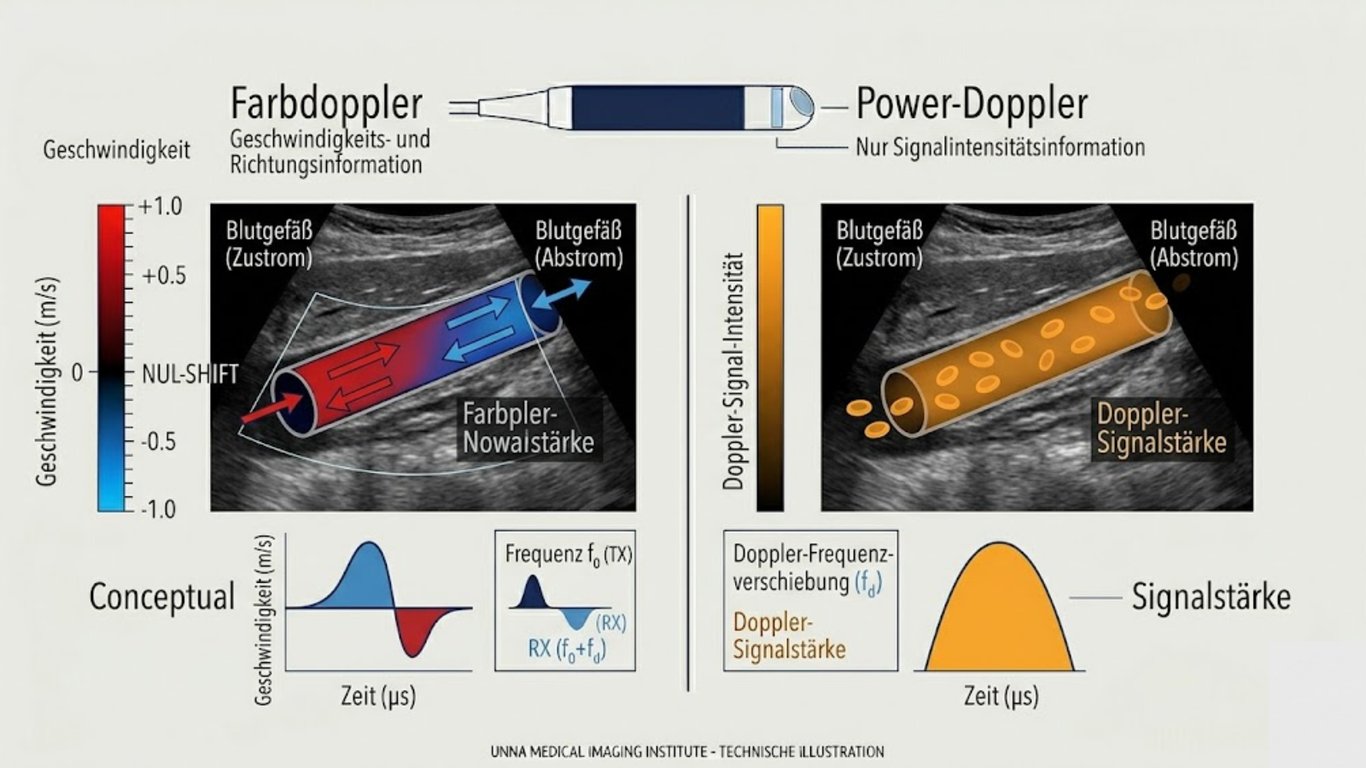

Farbdoppler (links) zeigt Richtung und Geschwindigkeit — Power-Doppler (rechts) zeigt Signalintensität
PW/CW liefern quantitative Informationen (exakte Geschwindigkeiten), Farbdoppler und Power-Doppler eher qualitative 2D-Übersichten. Im Triplex-Modus — B-Bild + Farbdoppler + PW-Doppler simultan — kann man zunächst per Farbdoppler eine Auffälligkeit detektieren und dann mit dem PW-Doppler an dieser Stelle genau nachmessen.
Alles zur Farbduplexsonographie: Funktionsweise, Anwendungen und klinische Relevanz.
Zum FKDS-BeitragWelches System passt zu Ihrer Disziplin? Unser Sono-Finder hilft bei der Auswahl.
Sono-Finder startenMindray Consona N6
Unsicher, ob PW-Doppler, CW-Doppler, Farbdoppler oder Power-Doppler für Ihre diagnostischen Anforderungen optimal sind? Unsere Experten beraten Sie persönlich.
- PW- und CW-Doppler vollständig integriert — für Kardiologie und Angiologie
- Farbdoppler + Power-Doppler für 2D-Flussdarstellung in Echtzeit
- Erfahrung aus über 1.000 Doppler-Anwendungen in unserer Beratung
Klinische Anwendungsbereiche des PW-Dopplers
Der PW-Doppler ist aus kaum einem medizinischen Fachgebiet wegzudenken — von der Herzdiagnostik bis zur Geburtshilfe. Die folgende Übersicht zeigt die wichtigsten Einsatzfelder.
Kardiologie & Echokardiographie
In der Herzdiagnostik ist der PW-Doppler integraler Bestandteil jeder Untersuchung — er stellt und quantifiziert Blutflüsse innerhalb der Herzkammern und über die Herzklappen in Echtzeit dar.

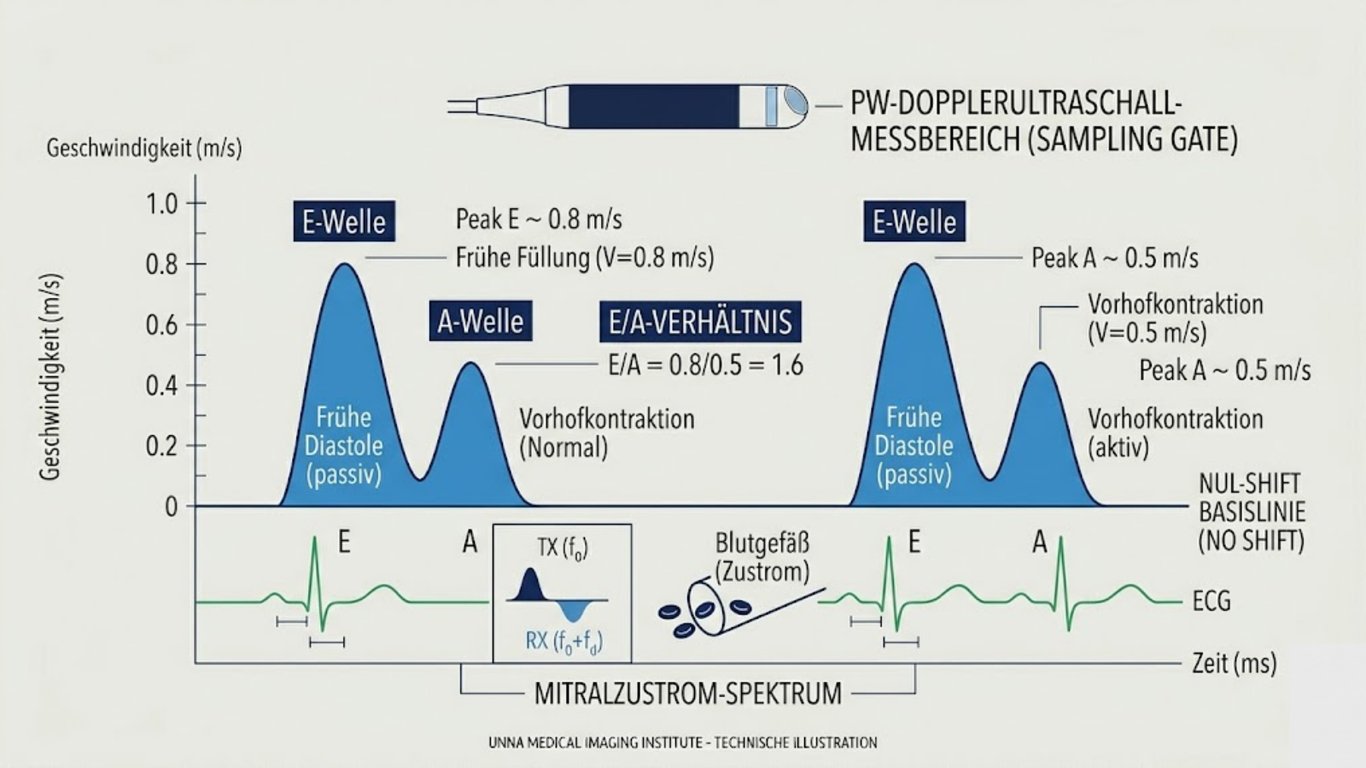

E- und A-Wellen im PW-Doppler-Spektrum: das Verhältnis gibt Aufschluss über die diastolische Herzfunktion
| Anwendung | Beschreibung |
|---|---|
| Mitral- & Trikuspidalklappe | Messung des diastolischen Füllungsflusses via E- und A-Wellen. Der E/A-Quotient gibt Hinweise auf diastolische Funktion — ein invertierter E/A-Ratio kann auf diastolische Dysfunktion hinweisen. |
| Ausflusstrakte & Klappenstenosen | Im LVOT misst PW-Doppler die Flussgeschwindigkeit des Blutauswurfs — zur Berechnung der Klappenöffnungsfläche per Kontinuitätsgleichung. Für den maximalen Jet über der Aortenklappe wird CW-Doppler kombiniert. |
| Klappeninsuffizienzen | Ausmaß von Undichtigkeiten semiquantitativ erfassbar — über Flussprofile der Rückflüsse und Dauer/Intensität der Regurgitations-Jets, in Kombination mit Farb-Doppler. |
Angiologie & Gefäßdiagnostik

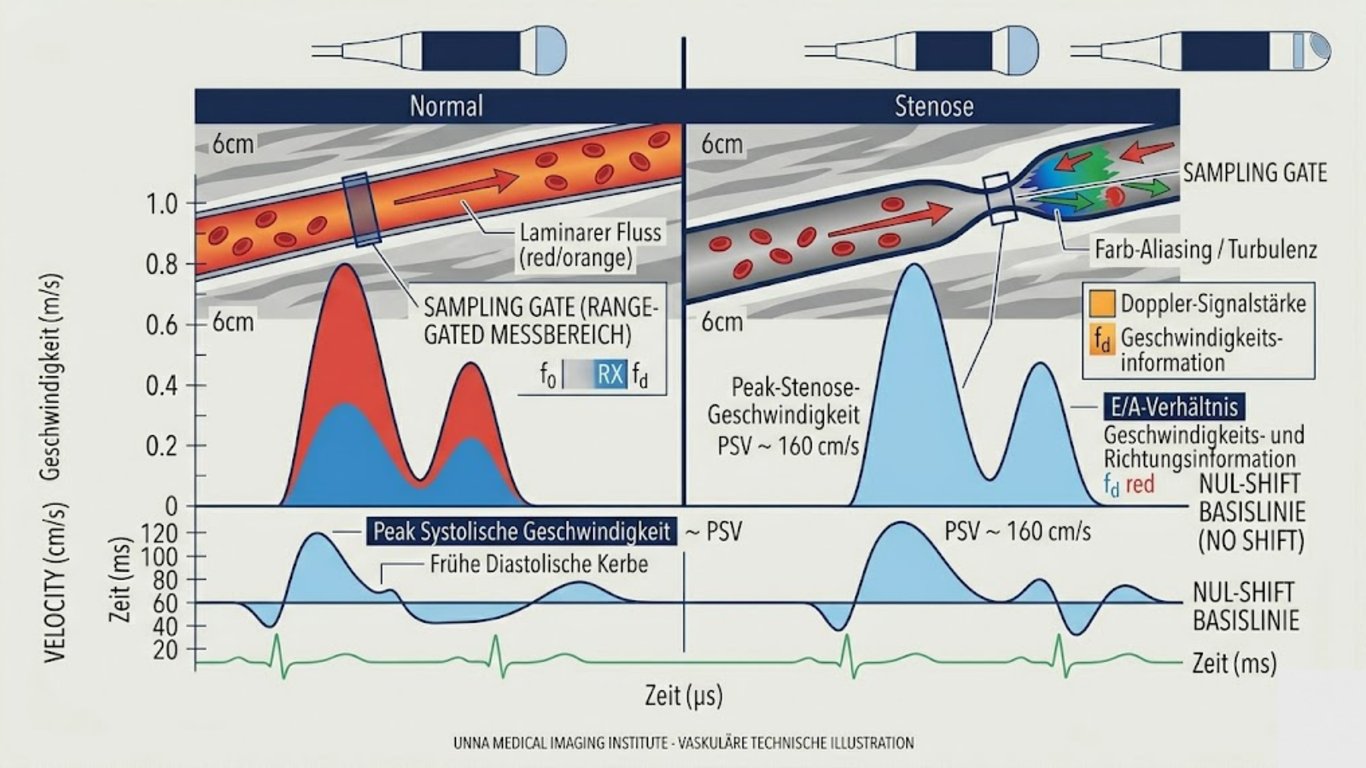

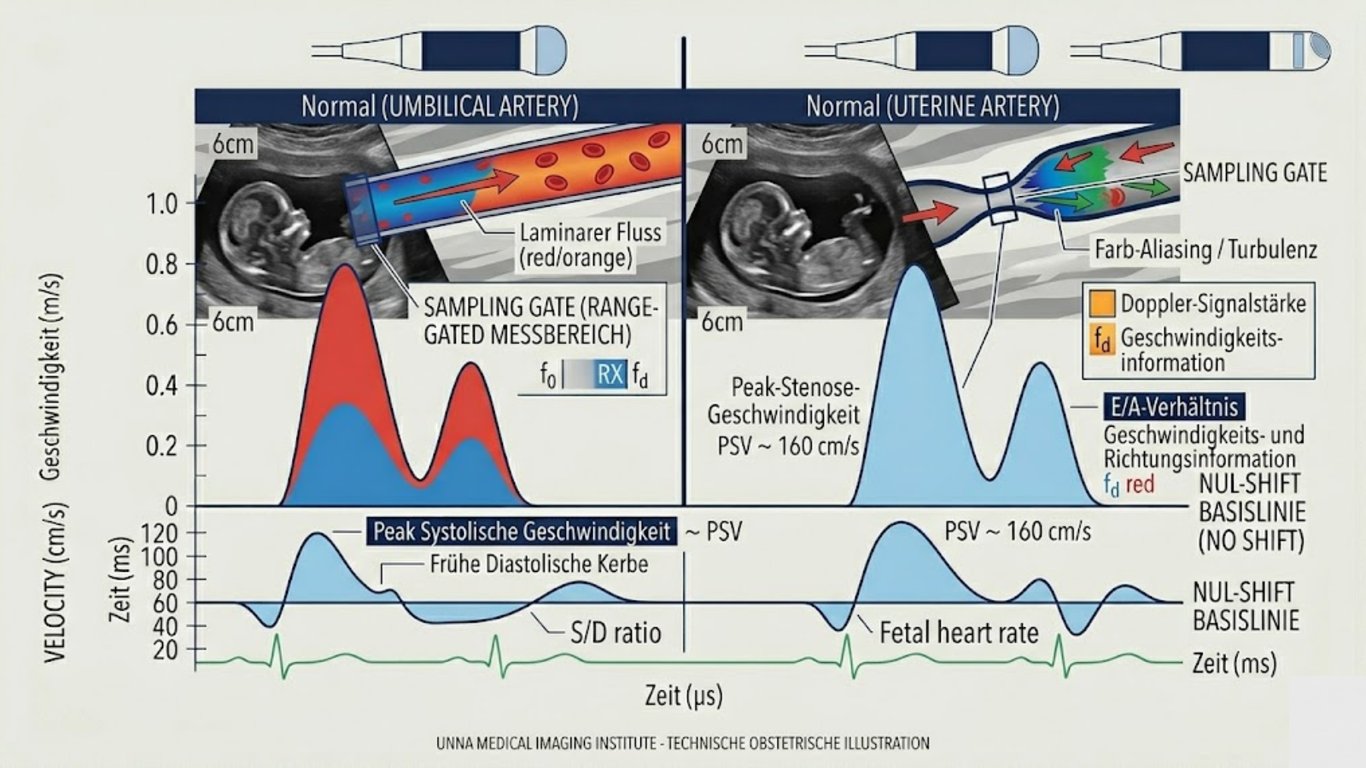

Pränataldiagnostik & weitere Anwendungen
Systeme mit vollständigem Kardiologie-Paket — PW, CW, Farb- und Tissue-Doppler.
Geräte ansehenWie funktioniert die Farbduplexsonographie? Was unterscheidet sie vom PW-Doppler?
Zum FKDS-BeitragVorteile des PW-Dopplers
| Vorteil | Beschreibung |
|---|---|
| Örtliche Präzision | Das frei wählbare Messvolumen ermöglicht punktgenaue Messung an diagnostisch relevanter Stelle — einzigartige Tiefenselektivität zum Isolieren spezifischer Strömungen. |
| Hohe Aussagekraft | Das Spektraldoppler-Signal zeigt Geschwindigkeit und Flussrichtung sehr detailliert — von Turbulenzen über rhythmische Besonderheiten bis zu quantitativen Maximalwerten. |
| Nicht-invasiv & sicher | Vollkommen nicht-invasiv, schmerzfrei, ohne ionisierende Strahlung. Besonders vorteilhaft in der Schwangerschaftsdiagnostik und bei Verlaufsuntersuchungen. |
| Vielseitige Einsatzmöglichkeiten | Flexibel in nahezu allen Bereichen der Medizin — Kardiologie, Angiologie, Radiologie, Gynäkologie, Nephrologie. Von der Kopfarterie bis zur Zehenspitze. |
| Kosteneffizienz | Ultraschallgeräte mit Doppler-Funktion sind weit verbreitet. Die Untersuchung ist vergleichsweise günstig und schnell — eine ökonomisch sinnvolle Erstlinientechnik im Vergleich zu MRT oder Angio-CT. |
Die Vorteile des PW-Dopplers: präzise, nicht-invasiv und vielseitig einsetzbar
- Aliasing: Bei Geschwindigkeiten > ca. 1,5–2 m/s kann der PW-Doppler nicht mehr korrekt darstellen. CW-Doppler oder PRF-Anpassung nötig.
- Sample-Volume-Größe: Probenräume unter 1,5 mm Durchmesser können zu Fehlern und Überschätzung der Maximalgeschwindigkeit führen (Abweichungen > 20%).
- Erfahrung erforderlich: Die Interpretation der Doppler-Kurven erfordert spezialisiertes Wissen — Strömungsmuster können komplex sein, Artefakte müssen erkannt werden.
Was sagt der Doppler konkret aus?
Der PW-Doppler liefert quantitative Informationen über den Blutfluss, die wir so direkt mit bloßem Auge nicht erkennen könnten. Die Spektralkurve zeigt für den gewählten Ort im Körper: wie schnell, in welche Richtung, und im zeitlichen Verlauf über den Herzzyklus.
Berechnung von Druckgradienten und Klappenöffnungsflächen. Nach vereinfachtem Bernoulli: 4 m/s Jet = ~64 mmHg Druckgradient. Nicht-invasive Quantifizierung früher nur per Herzkatheter möglich.
Laminar oder turbulent, phasisch oder kontinuierlich, triphasisch oder monophasisch — das Profil über die Zeit verrät hämodynamische Störungen: Verengungen, Undichtigkeiten, Steifigkeiten.
Signal oberhalb der Nulllinie = Fluss zur Sonde. Darunter = Fluss weg. Ermöglicht Nachweis pathologischer Rückflüsse in Venen oder Unterscheidung Vorwärts-/Rückwärtsfluss über Herzklappen.
Herzfrequenz, Beschleunigungszeit (wichtig bei Aortenstenose), Vorhoffüllungszeit — zeitliche Marker liefern zusätzliche diagnostische Hinweise zum hämodynamischen Status.
Zusammengefasst gibt der PW-Doppler dem Untersucher ein komplettes hämodynamisches Bild an der Stelle, an der gemessen wird. Er quantifiziert klinische Befunde: Ein Herzgeräusch wird zum messbaren Geschwindigkeitsjet, eine tastbare Pulsation zum konkreten Flussprofil. Damit lassen sich Krankheitsgrade einstufen und der Erfolg von Therapien objektiv überwachen — etwa die Abnahme einer Flussgeschwindigkeit nach Stentimplantation.
